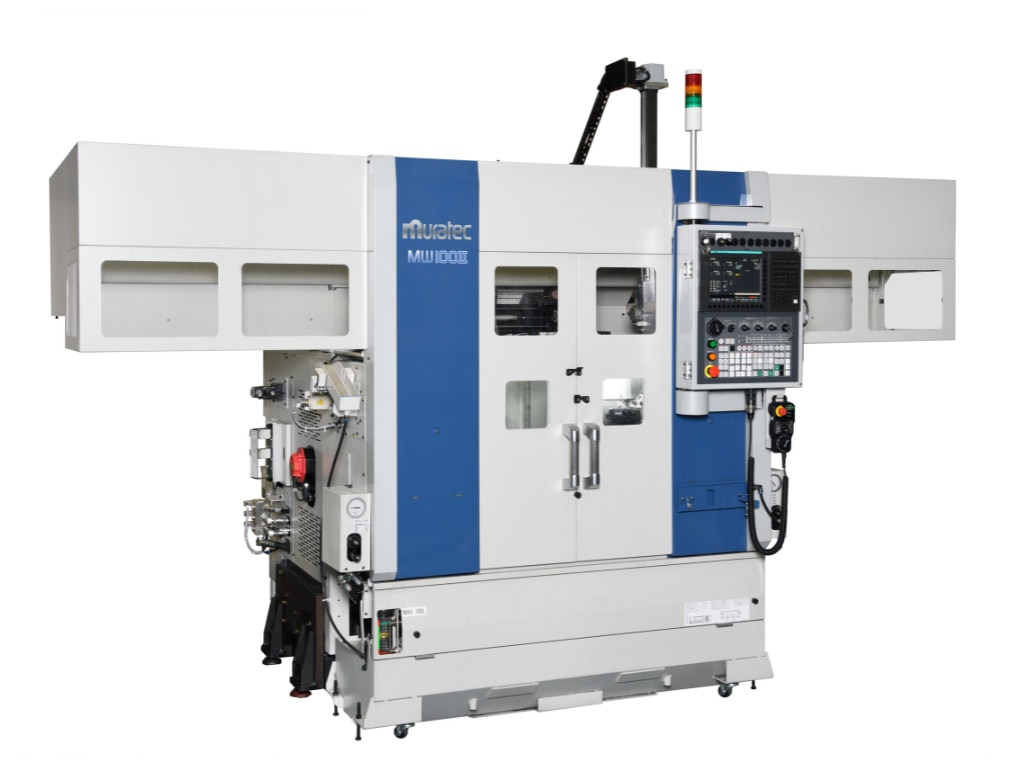

NC旋盤の仕組みと特徴

NC旋盤は、工作物を回転させながら複数のバイトを数値制御で動かし、高精度な切削を行うための機械です。

一般的に、NC旋盤は専用のプログラムに基づいて自動的に加工を進めます。仕上げ面の精度や加工の安定性を高めるためには、スムーズな刃具交換や主軸の回転制御が重要になります。1950年代頃から数値制御技術が導入され始め、1960年代後半には普及が進んだとされています。自動化によって生産性と品質が飛躍的に向上し、現在では多くの工場でNC旋盤が使用されています。

NC旋盤では、回転する工作物に対して工具を送り込み、外径や内径の加工を実施します。プログラムによって主軸速度や送り速度などが綿密に制御されることで、加工精度や繰り返し精度が高まります。また、複数工程を一台でこなせるタレット機能などを備える機種が多いため、段取り替えの時間を削減し、多品種少量生産にも適応できるようになりました。

NC旋盤が登場した背景には、工作機械の自動化と高い精度のニーズがありました。従来の汎用旋盤は、オペレーターがハンドル操作を行いながら加工を行っていましたが、効率や品質に限界がありました。そこで1950年代に数値制御技術が導入され、プログラムに基づいて機械が自動的に作動する画期的な手法として開発されました。

1960年代後半に入り、制御装置の小型化と電子技術の進歩によりNC旋盤は本格的に普及し始めます。特に大量生産が求められる自動車や航空機部品の製造分野で大きな需要が生まれ、さらなる性能向上が追求されていきました。これが後のコンピュータ制御技術の発展にもつながり、工作機械の精密化、自動化を加速させる要因となりました。

こうした歴史の裏には、より高精度・高効率な加工への期待が常にありました。NC旋盤はそれまでの人力主体の加工から、安定した品質と自動制御による高い生産性を実現する存在として、製造業界の変革を牽引したと言えます。

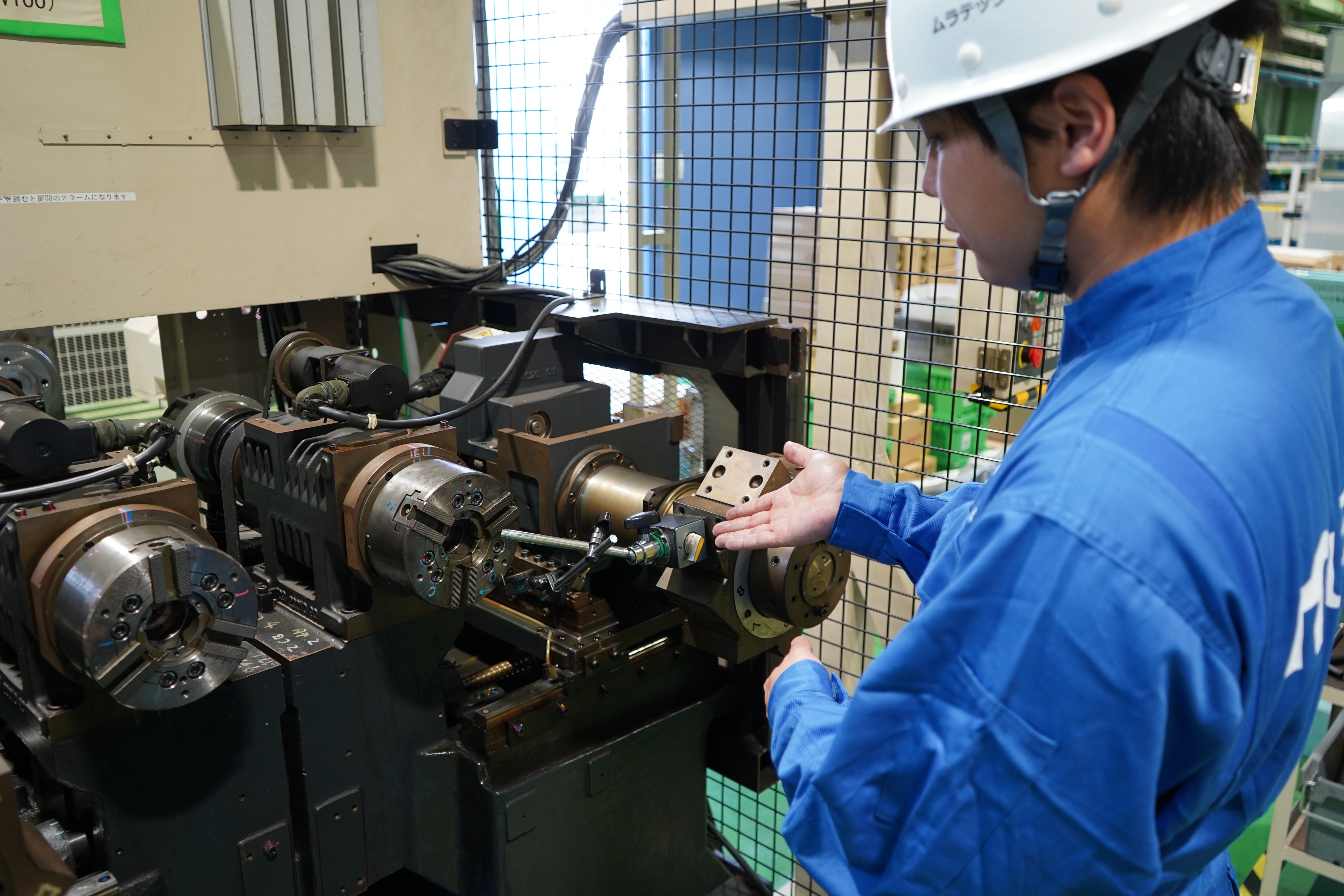

NC旋盤を構成する主な要素には、工作物を回転させるための主軸やチャック、工具を取り付ける刃物台、そして大型工作物を支える心押し台などがあります。また、制御の中枢となるNC装置は、プログラムを読み取りながら正確な位置決めと切削工程を指示します。

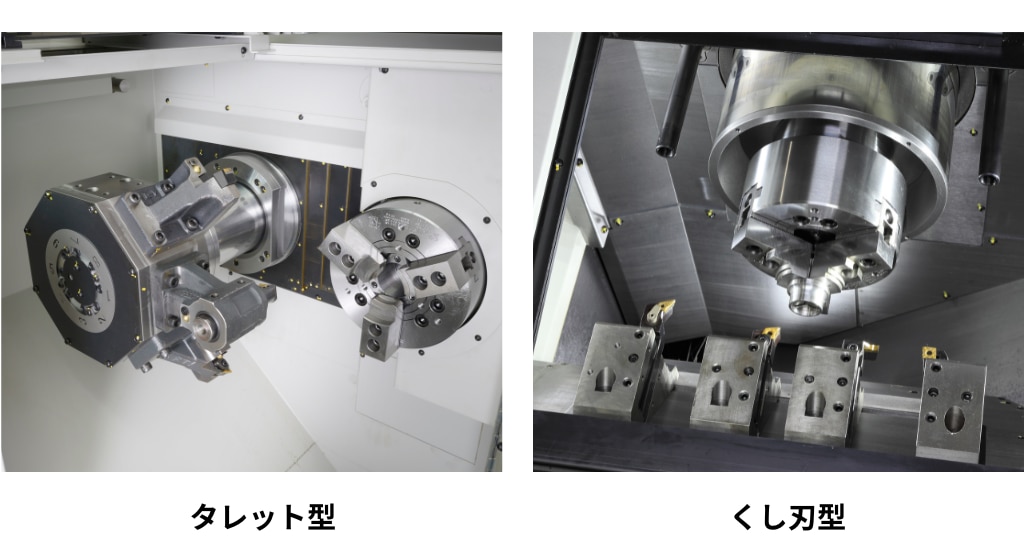

主軸は工作物を高精度で回転させるために重要な役割を担い、ベルトやモーターを通じて回転が制御されます。刃物台はタレット型やくし刃型などがあり、段取り作業の効率化や高剛性を目的として設計が異なる場合があります。心押し台は長尺物や重いワークを加工するときに必須で、工作物の中心部分を支持して振動を防止する働きがあります。

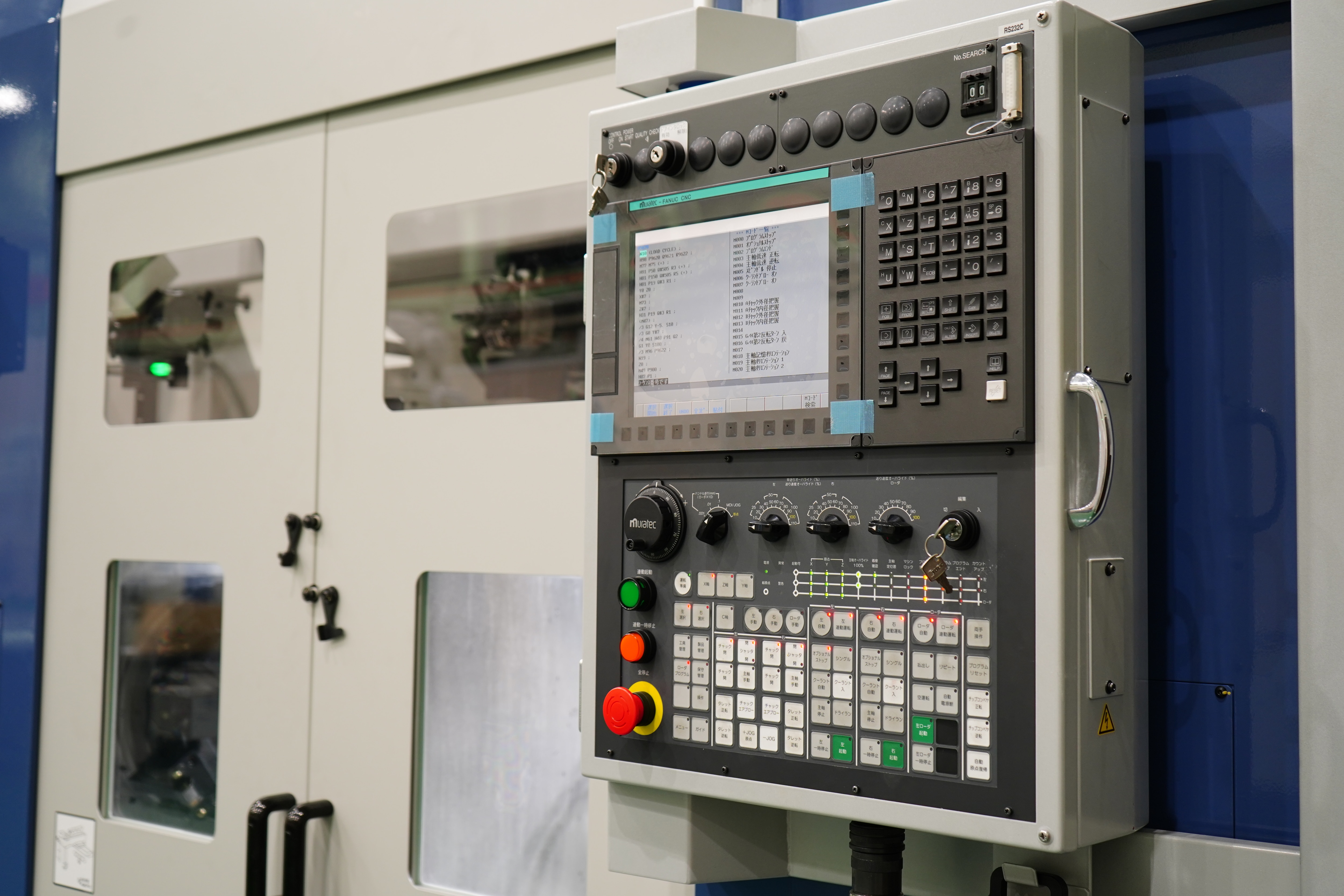

NC旋盤はこうした要素が連携しながら自動的に加工を進めるため、人員の削減や稼働時間の延長が可能です。また、NC装置と操作盤の組み合わせによって管理や監視が容易になり、初心者でもある程度の教育を受ければ操作しやすいのも特徴の一つです。

しばしば同義で扱われるNC旋盤とCNC旋盤ですが、技術の進化過程で呼び名が変化してきた経緯があります。

NC旋盤は元々、パンチテープなどによる入力や初期的な数値制御装置を搭載した旋盤を指すことが多いです。一方、CNC旋盤はComputer Numeric Controlの略で、コンピュータ制御による高度な演算機能を備え、より複雑な形状やプログラムに柔軟に対応できるようになった機種を表します。現在では、高性能なNC装置はコンピュータ制御を含むため、NC旋盤とCNC旋盤がほぼ同義として使われるケースも多いのが実情です。

しかし、細かく定義すると、CNCはマイクロプロセッサなどを使って多機能化した制御システムを意味し、プログラムの作成や修正がより簡易になる点でNC旋盤との違いが際立ちます。古いタイプのNC旋盤はプログラムの保管や編集が難しかったのに対し、CNC旋盤ではUSBメモリやネットワークを通じてデータ転送が可能になり、導入企業にとって格段に扱いやすくなっています。

NC旋盤にはさまざまなタイプがあり、工作物形状や生産規模、加工精度の要求によって最適な機種が異なります。

代表的なカテゴリーとしては、複数工程をまとめて効率的に行えるタレット旋盤や、大型のワークに適した立旋盤などがあります。さらに、正面旋盤やロール旋盤、自動盤など、それぞれの設計思想や得意とする加工対象によって分類されます。適切な種類を選ぶことで、作業効率や品質を大幅に向上させることが可能となります。

ここでは、いくつかの代表的なNC旋盤の種類と、それぞれの活用シーンや特徴を詳しく見ていきましょう。生産品目に合わせた取捨選択が、導入コストや運用効率を大きく左右するポイントとなるでしょう。

タレット旋盤は、タレットと呼ばれる回転式の刃物台に複数のバイトを取り付けておき、工程ごとに工具を切り替えて加工するタイプのNC旋盤です。タレットを回転させるだけで工具変更が完了するため、段取り替え時間を大幅に短縮できます。これは多工程の一貫加工に向いており、自動車部品や機械部品など、形状が複雑な加工物を効率よく仕上げられます。

また、工具の交換時間が短いことから、同じワークを連続的に生産する場合だけでなく、小ロット多品種生産でも実力を発揮します。加工プログラムのセットアップを慎重に行えば、同じ機械を使って多様な部品を短時間で切り替えながら製造できるのが大きな魅力です。

NC立旋盤は工作物を縦方向に固定し、主軸を垂直に配置するタイプの旋盤です。大型の円筒物や重量のあるワークを加工するのに適しており、重量物をしっかりと固定できるチャック機構を持つケースが多いのが特徴です。

一般的な横型旋盤では大型ワークを保持しきれない場合でも、立旋盤なら重力を利用して安定したクランプを行えます。そのため、自動車や産業機器向けの大型円盤やタービンブレードなどの加工にしばしば使用されています。

ただし、立旋盤は機械そのものが大型化しやすく、設置場所や土台の強度、さらには天井クレーンなどの搬入設備が必要になるケースもあります。導入時には工場レイアウトや電源容量なども含めた総合的な検討が求められます。

NC正面旋盤は、大径の円盤やフランジなどの正面を高剛性で切削するために設計された旋盤です。特徴としては、強固な構造により高い切削負荷に耐えられる点が挙げられます。そのため、フライホイールやプーリーといった大型部品の正面加工に威力を発揮します。

工作物の正面部分を主軸に固定し、必要に応じて面的な加工や穴あけなどの作業も同時にこなすことが可能です。多くの場合、円盤形状のワークだけでなく、ある程度軸方向に長いパーツも加工できるように設計されています。

導入時には、機械の稼働スペースだけでなく、搬入や段取りに要する動線を確保することが不可欠です。ワークの着脱に時間がかかりやすい形状の部品であっても、自動化装置を組み合わせれば効率化を図ることができます。

ロール旋盤は、紙や金属などの製造工程で使用される長尺のロールやシャフト状のワークを加工するために設計されました。心押し台や固定台が強固で、長いワークを安定して回転させながら外径や内径を仕上げます。

通常の旋盤ではワークがたわみやすい長尺物の加工が難しいですが、NCロール旋盤は支持ポイントを増やすなど、専用の機構を持っていることが多いです。これによって、安定した高精度加工を実現できます。

ロール大径部の研削や精密仕上げにも対応するほど剛性がある機種もあり、製紙業から金属加工産業まで幅広い現場で活用されています。

NC自動盤は、小型部品の量産に特化した旋盤であり、複数の工具をスピーディーに切り替えながら自動加工を行う仕組みを備えています。医療機器や電子部品など、精密かつ大量生産のニーズがある分野で活用されることが多いです。

オペレーターがワークを一つひとつ着脱する必要がなく、バー材を自動で送り込むバーフィーダーなどの装置と組み合わせることで長時間の連続加工が可能になります。そのため、コスト削減や納期短縮に寄与し、生産効率を最大化できるメリットがあります。

ただし、プログラム作成や段取りの最適化が不十分だと、生産ロスが大きくなる可能性もあるため、熟練者のノウハウを活かしたセットアップが重要になります。

高精度な加工に適したNC旋盤ですが、投資コストや専門的な知識を要する面も忘れてはなりません。

NC旋盤は自動化と安定した品質の両立が大きな強みですが、一方でそれを適切に運用するための導入費用や技能の習得コストがかかります。
以下では、メリットとデメリットをそれぞれ整理し、実際の導入におけるポイントを確認します。

第一に、安定した加工精度を確保できる点が挙げられます。NC制御によって同一プログラムを繰り返し実行するため、汎用旋盤のようにオペレーターの熟練度に左右されにくいのが特徴です。さらに、タレット型刃物台を活用すれば多工程をまとめて行えるため、段取り替えの時間を削減し、生産性を高める効果も期待できます。

第二に、複雑な形状や曲面を正確に加工しやすいメリットがあります。汎用旋盤では難しい複雑形状も、専用のプログラムを作成すれば自動的に実現可能です。大量生産だけでなく、小ロット多品種にも柔軟に対応できる点が、製造現場全体の競争力を向上させる要因となります。

第三に、工程の自動化が進むことで生産ラインの省人化や夜間無人運転が可能になる場合があります。これによって、人的ミスの低減や生産時間の延長が実現し、コスト削減やリードタイム短縮にもつながります。

導入時の設備投資が高額になりがちである点は、NC旋盤の大きなデメリットの一つです。さらに、制御装置やソフトウェア、周辺機器への投資も必要な場合があり、一般的な汎用旋盤に比べると初期コストは高くつきます。

また、プログラム作成や機械調整などには専門的な知識や技能が必要になります。人員の教育や外部からの技術支援が不可欠となる場合も多く、立ち上げ時に時間を要することがあります。

保守やメンテナンスについても定期的な点検が欠かせません。
制御装置やモーター等のトラブルが起きれば部品交換や修理費用が発生し、場合によっては生産ライン全体の稼働を停止せざるを得ないリスクがあります。

NC旋盤の導入にあたっては、加工能力だけでなく、運用コストや設備環境なども総合的に検討することが大切です。

生産性と品質を両立するためには、材料の硬度や形状、加工サイクルに合わせて最適なパラメータを設定しなければなりません。切削速度や送り速度、主軸回転数、そして冷却液の使用量などを適切に調整することで、工具寿命の延長や安定した仕上がりを実現できます。

以下の項目を中心に、使用目的や生産量を踏まえて選定を進めると良いでしょう。

切削速度は、工具が工作物を削り取る際の接触速度を示す重要な要素です。材質や被削材の硬度に応じて最適値が異なり、適切な速度で加工を行わないと工具摩耗が激しくなったり、仕上がり面が粗くなる可能性があります。

一般的に、金属の種類や加工形状によって推奨される切削速度の範囲がカタログなどで示されています。実際の現場では、加工試験を行いながら最適な条件を見極める方法が多く取られています。

また、高速切削を行う場合は冷却液や刃物の材質、機械の剛性も重要になるため、速度だけでなく全体のバランスを考慮した設定が必要です。

送り速度は、工具が軸方向に移動するスピードであり、仕上がり面の極限の粗さや加工時間に大きく影響を及ぼします。送り速度を高めると短時間で大量に削れる反面、表面の品質や工具寿命が悪化することもあります。

最適な送り速度は加工する材質や工具の形状、さらには機械の剛性によって異なるため、一概に決めるのは難しいです。試作やテスト切削を繰り返して最適なバランスを見つけることが、安定したクオリティと生産性を両立する鍵になります。

また、ワークの形状によっては変則的な送りパターンが要求される場合もあり、NCプログラムの設定が複雑になることがあります。

主軸回転数は加工物を回転させる速度であり、切削速度や送り速度と密接に関連しています。回転数を上げれば切削量が増えて生産性が向上する一方、工具への負荷も大きくなるため摩耗が進みやすくなります。

被削材によって最適な回転数は大きく変化し、材質が硬いほど低めの回転数で慎重な加工が求められる場合が多いです。逆に、アルミやプラスチックなどの軽量材質では、回転数を高めることで効率的に削れる場面もあります。

機械によって最高回転数やトルクの特性が異なるため、選定時にはメーカーのカタログやテスト加工の実績を参考にするのが良いでしょう。

切削加工における冷却液は、刃物と工作物の摩擦熱を抑えるだけでなく、切りくずの排出をスムーズにする役割も担います。適切な量を供給することで加工熱を低減し、工具寿命や仕上がり面の精度を維持することができます。

ただし、過剰な冷却液の使用はコスト増や後処理の手間がかかり、装置のメンテナンスにも影響を与えます。逆に少なすぎると熱がこもりやすく、工具摩耗やワークの歪みにつながるリスクがあります。

冷却液の種類や濃度も大切な要素で、水溶性クーラントや油性クーラントなど目的に応じて使い分けられます。定期的な管理と補給が不可欠で、特に長時間無人運転を行う場合には十分なモニタリング体制が求められます。

メーカーやモデルによって、NC旋盤には細かな仕様の違いがあります。

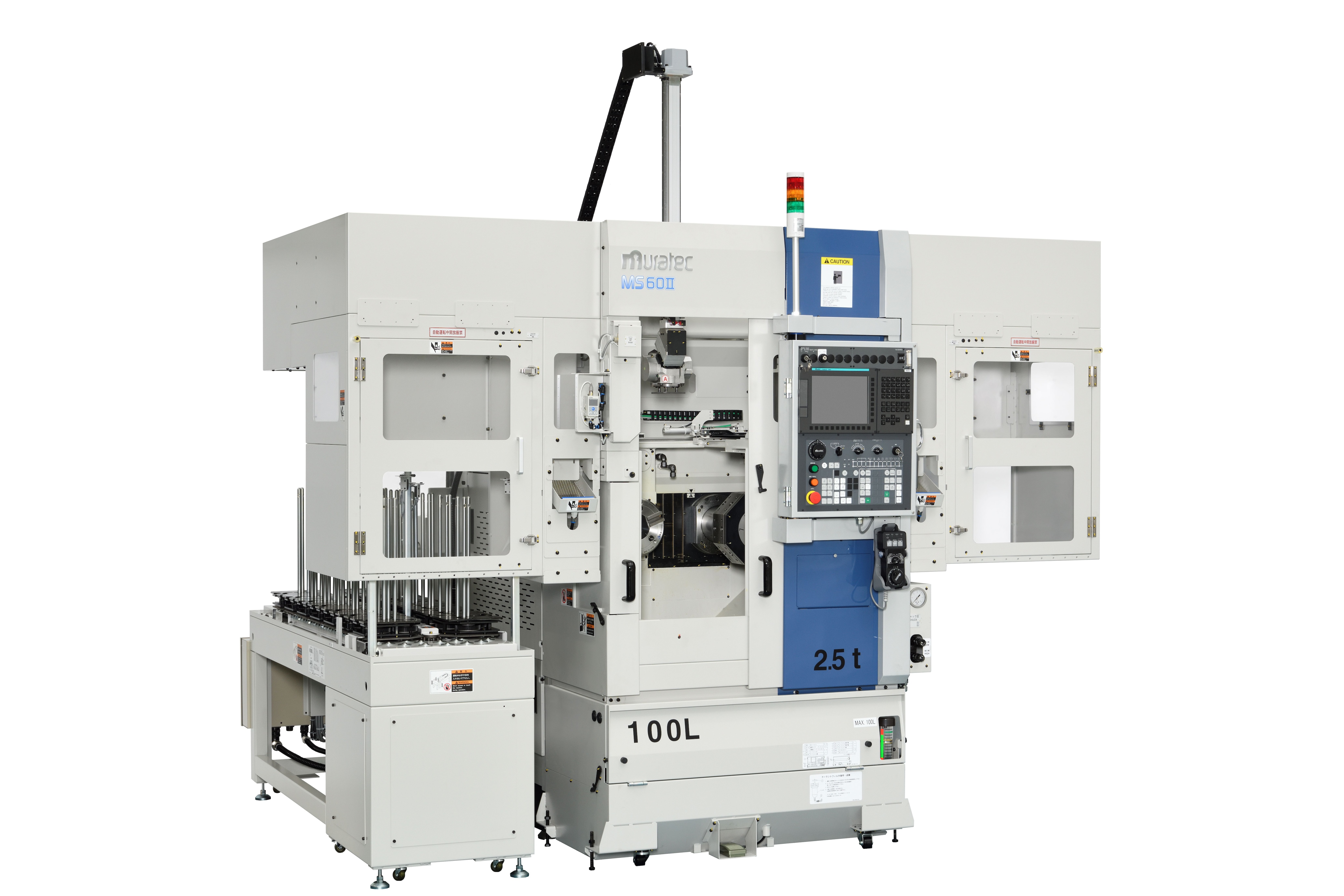

NC旋盤のカタログを入手すれば、加工範囲や主軸回転数、タレット形状、ツール数など、機種ごとの詳細なスペックを比較できます。自社の生産ニーズに合ったモデルを正確に選ぶためには、カタログの読み込みと実機の稼働デモなどを併用することが有効です。

また、オプションとしてローダーやバー材供給装置などを組み合わせることで、自動化度を高められます。高度な活用を目指す場合は、生産管理ソフトウェアやネットワークによる稼働状況のモニタリングなど、周辺環境を含めたシステム全体の構築も視野に入れると良いでしょう。

NC旋盤をより効率的に運用するためには、周辺機器やシステムとの連携が欠かせません。

ロボットとの組み合わせでワークの自動搬送を行ったり、高性能モーターで制御精度を高めるなど、NC旋盤を中心とする生産ラインを最適化すると、人的負担の軽減だけでなく品質と生産スピードの向上が見込まれます。以下では、主な関連製品との連携ポイントを解説します。

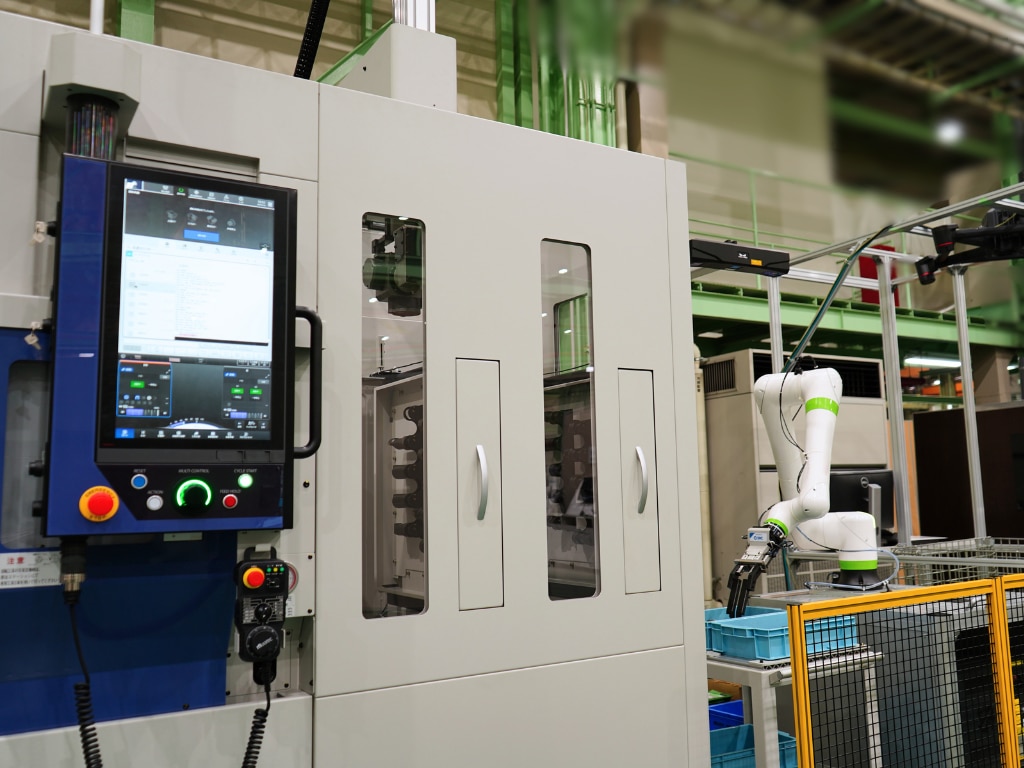

近年、多くの工場ではロボットを導入して工程を自動化する取り組みが進んでいます。NC旋盤の場合、ワークの着脱や計測工程をロボットに任せることで、人の手を介さない連続稼働が実現し、作業者の安全性も向上します。

さらに、ロボットにビジョンセンサーを搭載してワークの向きを合わせたり、複数の加工工程への搬送を自動化したりと、多彩な拡張が可能です。これにより、少量多品種生産にも柔軟に対応できる広がりが期待できます。

ただし、ロボットとの協調システムを構築するには、制御プログラムの連携や安全フェンスの設置など、設計・レイアウト面で十分な検討が必要です。

高性能モーターやインバータ制御を用いると、主軸の回転数や送り速度をきめ細かく制御できるため、仕上がり精度の向上や工具負荷の低減が期待できます。モーターの種類によってトルク特性やエネルギー効率が違うため、カタログや実績を参考に選定すると良いでしょう。

また、フライス盤やマシニングセンタといった他の工作機器と組み合わせることで、多工程を自動化できるラインを構築できます。NC旋盤で外径や内径を整えた後、そのままロボットやコンベアでフライス盤へ搬送し、穴あけや横方向の加工を行う仕組みなどが挙げられます。

生産ライン全体を統合制御する場合には、各機器のインターフェースを統一したり、システム統合を手掛ける専門ベンダーを活用するなど、トータルソリューションの視点が求められます。

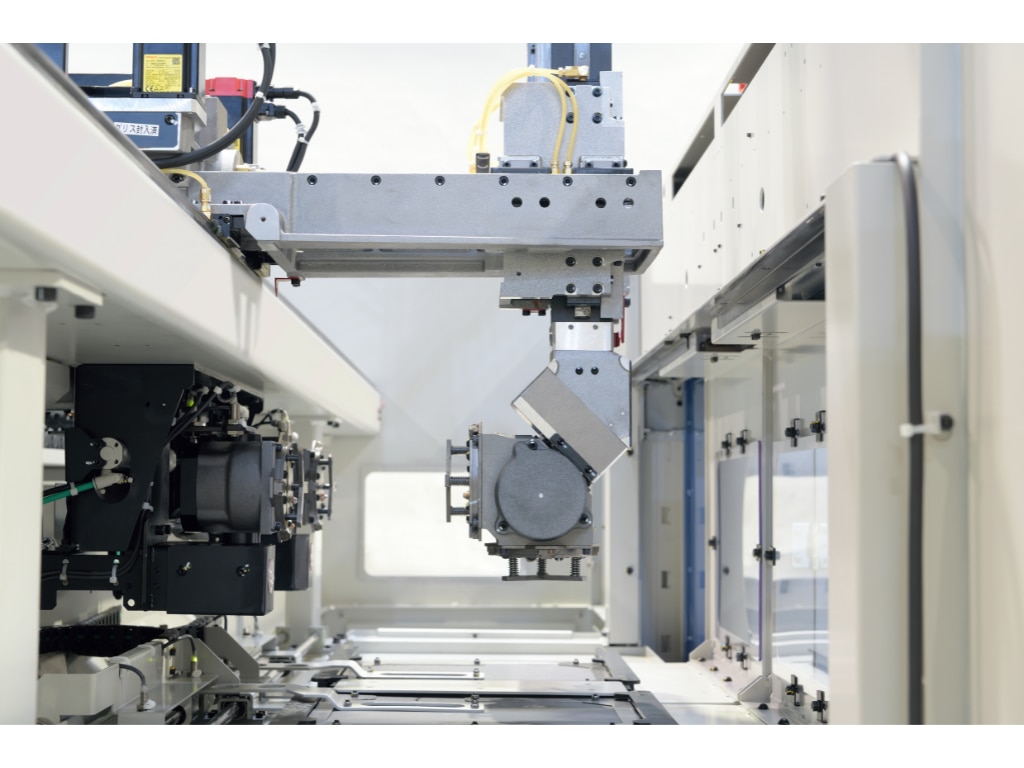

ローダーや自動倉庫システムを使うことで、材料の供給や加工後の製品排出を無人で行えます。作業者の負担を減らすだけでなく、夜間や休日の自動稼働も実現し、工場全体の稼働率を高める効果があります。

センサーを組み込めば、工具摩耗や異常振動を検知して自動停止や警告を発することができ、品質不良や重大なトラブルを未然に防ぎやすくなります。洗浄装置や測定機器なども同様に組み合わせることで、高品質な製品を安定して生産する体制を整えることが可能になります。

このように、NC旋盤単体だけでなく、周辺機器やシステム連携を考慮することで、生産効率や品質向上に大きく貢献する包括的なソリューションが構築できます。

NC旋盤の導入を検討される方が抱きやすい疑問や、不安に思われる点をまとめました。

効率的に運用するためにはメンテナンスの頻度や設置環境への配慮などが必要となります。ここでは、実際に寄せられる質問を通じてNC旋盤の運用をより具体的にイメージしていただければ幸いです。

NC旋盤のメンテナンスは、日常点検から定期点検、そして突発的なトラブルに対応する保守作業が含まれます。日常点検としては、冷却液の残量や切りくずの状態、工具の磨耗などを確認し、異常があれば早めに対処することが重要です。

さらに、定期的な保守では主軸やサーボモーター、制御装置の状態を専門業者にチェックしてもらうことを推奨します。メーカー推奨の交換部品やソフトウェアのアップデートを適切に行うことで、長期的な稼働安定性を保つことができます。

万一のトラブルに備えて、保守契約やサービス体制が充実しているメーカーや販売代理店から導入するのも一つの手です。早急な修理対応や部品取り寄せが行えるかどうかが、生産ライン全体のダウンタイムを短縮するカギとなります。

NC旋盤を導入する際は、まず設置スペースの確保と床の強度が十分であるかを確認する必要があります。工作物の重量や機械の振動を支えられる床仕様に加え、天井クレーンを用いたり、大きな扉を設けて搬入するなど、レイアウト面での配慮も必要です。

電源容量やエアー供給などの設備条件も合わせて検討しましょう。高出力のモーターや冷却装置を使用する場合、事前に電力会社や工場のインフラ担当者と調整が求められます。

また、冷却液や潤滑油を使用するため、排水設備やオイルミストの除去装置なども併せて準備することが望ましいです。安全面では防音や防護カバーの設置、作業者への教育も不可欠です。

NC旋盤を取り巻く関連製品は幅広く、それぞれが生産性向上や品質管理に深く関わっています。

ここでは、NC旋盤と相互に連携する代表的な製品カテゴリーを取り上げ、それぞれの特徴や選び方を紹介します。目的に応じて適切な製品を選択することで、トータルの生産効率を高めることができます。

ロボットはNC旋盤へのワーク供給や取り出しを自動化するだけでなく、周辺工程とも連携しながら効率的に作業を進めることができます。特に、多品種少量生産ではセットアップを最適化することで高い稼働率を実現し、人的ミスを削減する効果も期待できます。

また、近年は協働ロボットと呼ばれる人との作業空間を共有できるタイプも登場し、柔軟なライン設計が可能になりました。安全対策やプログラミング技術も発展しており、将来的には製造現場の大部分がロボット主導に移行するとも言われています。

生産ライン全体の設計段階でロボット導入を計画しておけば、NC旋盤とスムーズに連携することができ、設計費用や運用コストの最適化を図ることが可能です。

製品の品質を保証するためには、寸法や表面粗さなどを正確に検査する分析機器が欠かせません。NC旋盤で加工した後、画像測定器や三次元測定機を用いて仕上がりを確認し、必要に応じてプログラムを修正するサイクルを組み込むことで、均一な品質を保つことができます。

また、化学分析装置や金属組織観察器などを活用すれば、材料の特性を把握した上で加工条件を最適化できる可能性があります。高精度の計測システムをオフラインで運用するケースもあれば、インラインで自動計測するシステムを構築する方法もあります。

いずれの場合でも、分析結果を製造プロセスにフィードバックする仕組みづくりが重要となり、日々の改善を促す役割を果たします。

NC旋盤では主軸と送り軸の制御にモーターを使用します。モーターの性能が加工精度や加工速度を左右するため、その選定は非常に重要です。高精度なサーボモーターを使用することで、微細な位置制御やスムーズな加減速が可能になり、全体の品質向上につながります。

最新のモーターでは省エネルギーと高出力を両立したモデルも多く、稼働コストを抑えながら生産効率を向上できる利点があります。インバータ制御と組み合わせることで、負荷変動に応じて最適なエネルギー消費を実現できます。

メンテナンスの点では、ブラシレスモーターなどを導入することでトラブル要因を減らし、長期間安定して稼働する環境を整えられます。

NC旋盤の制御装置や操作盤、センサー類などは、電子機器の進化と密接にリンクしています。高性能のCPUや大容量メモリを搭載したNC装置であれば、複雑な加工プログラムをリアルタイムで処理し、様々なセンサー情報をもとに高度なフィードバック制御を行うことが可能です。

また、IoT技術の台頭で、NC旋盤の稼働データやメンテナンス情報をクラウド上で管理し、遠隔から稼働状態を監視するソリューションも増えています。異常検知や予防保全などで活用され、ダウンタイムの削減にも大きく寄与します。

電子機器の選定にあたっては、互換性や信頼性、拡張性といった観点が重要です。長期稼働を見込む工作機械においては、サポート体制や故障時の交換部品入手性も検討材料となります。

フライス盤やマシニングセンタ、研削盤など、他の工作機械と組み合わせることで多工程を一括して処理できる生産ラインを構築できます。例えば、まずNC旋盤で外形を加工し、次にマシニングセンタで穴あけや面取り加工を行うといった工程を自動化することが可能です。

複数の工作機器を連携させる際には、搬送装置や制御システムを統一して扱うことが大事です。これにより、段取りを最小化し、無人稼働時間を延ばすことができます。

さらに、高精度な測定機器や自動ツール交換装置を組み合わせることで、オールインワンの加工ソリューションが実現します。製造現場の状況に合わせて最適な組み合わせを選定することが、投資効果を引き出すカギとなるでしょう。

工作現場では、計測器や治具、ソフトウェアなどの周辺ツールも重要な役割を果たします。CAD/CAMソフトウェアを使うことで複雑な3次元形状のプログラムを簡単に生成・シミュレーションし、NC旋盤へ転送することができます。

また、バール材自動供給システムや自動着脱ツールなどの導入で、省人化と生産性向上を同時に達成できる可能性があります。洗浄装置を組み合わせれば、高い清浄度が求められる部品製造にも対応できます。

全体的には、NC旋盤を含む工作機器と周辺設備を総合的に連携させることで、製造コスト削減と製品品質の向上が実現できます。今後はさらに高度なIoTプラットフォームとの組み合わせが進むことが予想され、製造業のさらなる効率化に寄与するでしょう。

高精度かつ効率的な金属加工を実現するNC旋盤は、今や製造業には欠かせない存在となっています。

本記事では、NC旋盤の基本原理や歴史的背景、種類やメリット・デメリットから、具体的な選定基準や加工パラメータの考え方まで解説しました。周辺機器やロボットとの連携など、さらなる自動化と省人化を進めるためのヒントも多数紹介しています。

導入にあたっては、想定する生産量やワークの形状、必要な精度レベルを総合的に検討し、最適な機種やシステム構成を選ぶことが重要です。保守体制やメーカーサポートなども含め、計画的な準備を行うことで投資効果を最大化し、高付加価値を生み出す加工ラインを構築できるでしょう。

最新のデジタル技術やIoTを活用することで、NC旋盤は今後も高いポテンシャルを発揮し続けると考えられます。ぜひ本記事の内容を参考に、NC旋盤の導入・活用を検討してみてください。
