【実加工動画あり：多角形の作り方】
極座標補間を使った複合加工とは

この課題に対して、ムラテックでは「極座標補間機能」を活用した加工方法をご提案しました。
極座標補間は、刃物台の移動軸（X軸）とワークの回転軸（C軸）を同期制御させ、輪郭形状を作る機能です。
こちらの機能と回転工具を組み合わせることで、今回のケースのような多角形だけでなく、切り欠きや偏心部なども成形する事が可能になります。
詳細は以下の動画にてご覧いただけます。

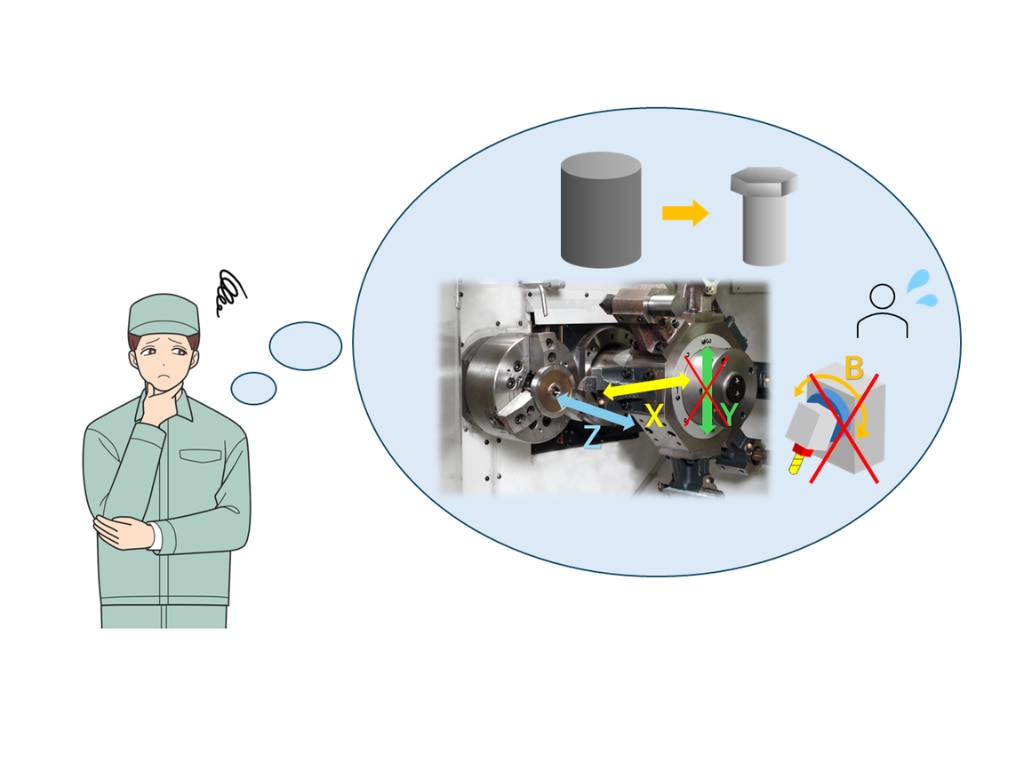

本加工法を採用いただいた結果、Y軸やB軸機能を使用することなく、旋盤工程内で六角形状の加工が可能になりました。
また、この方法はY軸のストローク量が足りない場合にも応用でき、加工の幅を広げる効果もあります。
ムラテックでは本手法を活用した多数の加工実績・ノウハウを保有しています。

今回の参考動画は、弊社犬山事業所内の「旋盤ショールーム」で撮影しています。
実際のワークを用いた加工テストも承っておりますので、ぜひお気軽にご相談ください。
