【厄介な内径切粉づまり】

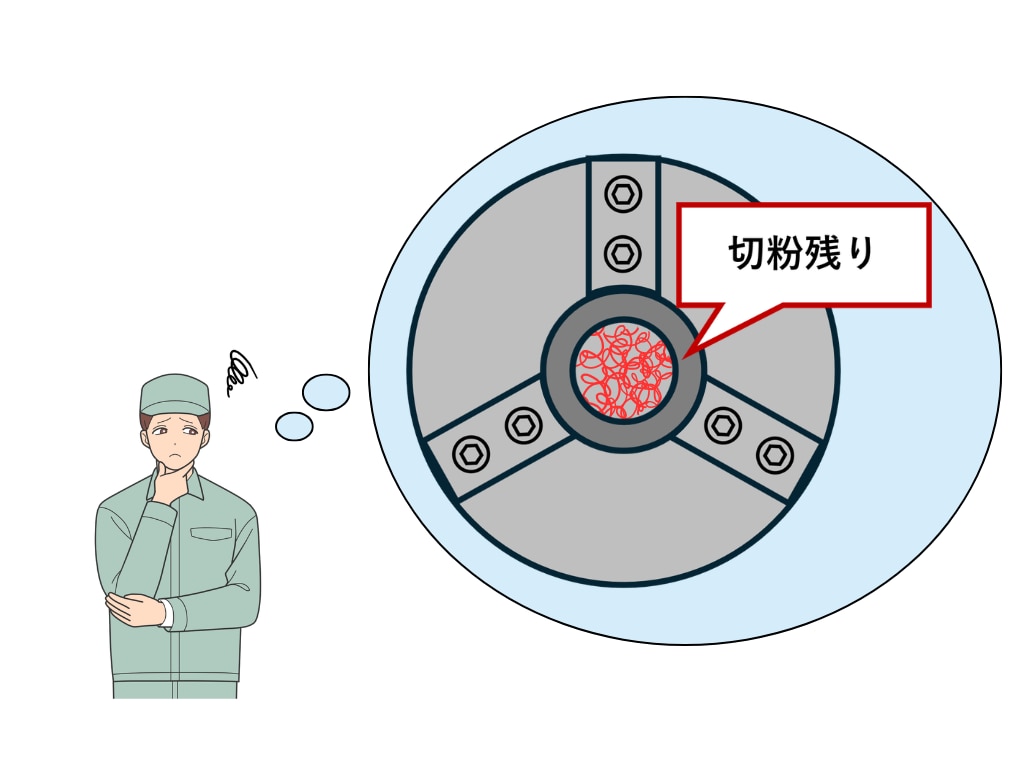

長く伸びてつまってしまいがちな内径切粉への対策

本件のご相談を受け、ムラテックのアフターサポートチームにて検討を実施。

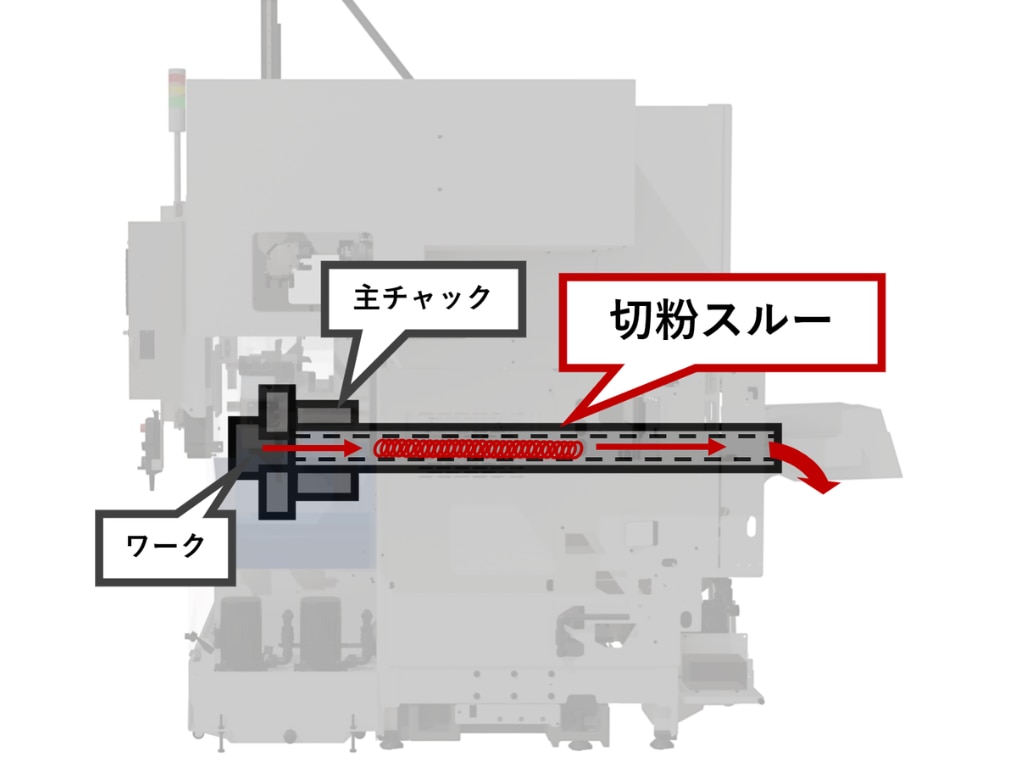

切粉排出を「主軸内径スルー方式」に変更するプランをご提案しました。
主軸シリンダを空洞にし、機械背面まで伸ばすことで排出経路を確保。
その上で中空チャックを用いることで、長く伸びた切粉を加工室内へ落とすことなく、そのまま機械後方へ排出する仕組みです。
切粉を押し出す際は、内径加工時に刃物から出てくるエアやクーラントを利用するため、加工と同時に切粉処理を行うことが可能です。

上記アイデアを用いる事で、内径切粉が要因で起こっていたトラブルが解消されました。

長い切粉への対策として細断を行う方法もありますが、インサートの再選定や高圧クーラントシステムの利用といった対応が求められます。また、良好な成果が得られるかどうかは、何度もトライを重ねて観察しなければなりません。

一方、今回のムラテック案では切粉自体に手を加えず、あえて長い状態のままで排出できるようにしています。そのため、条件出しや設備追加にかかる費用、対策作業の工数を抑えられる場合があります。

もし同様のお困り事がございましたら、お気兼ねなくご相談ください。
