剣山型ファイバーレーザをベースとした複合加工機

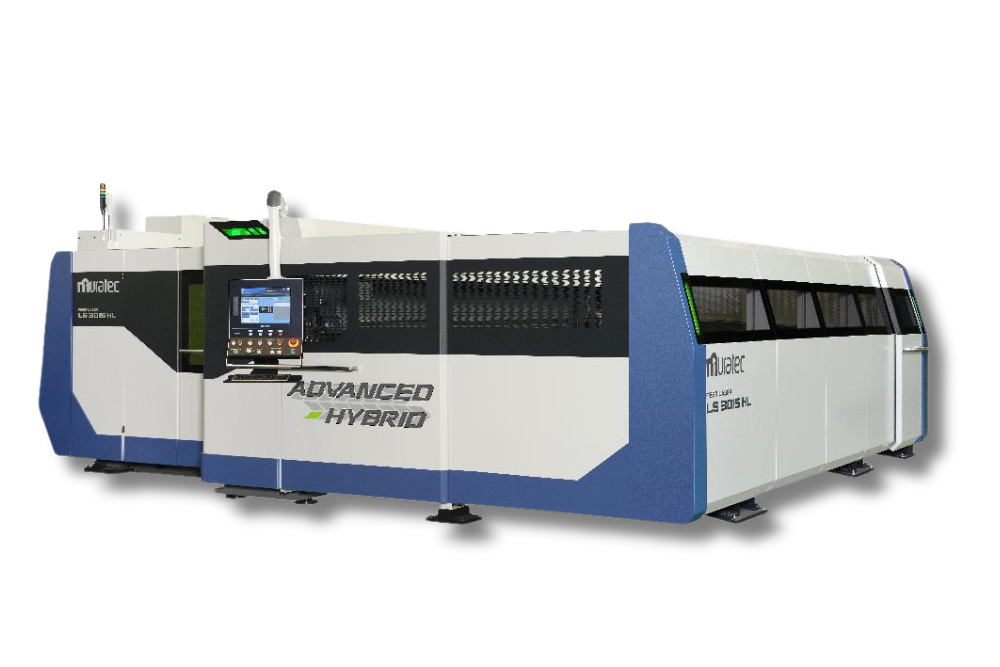

ファイバーレーザ複合加工機 LS3015HL / LS2512HL
ファイバーレーザの特性を極限まで引き出し、板金加工の新たな付加価値を追求しました。
高速・高精度を極めたレーザ加工と、上下の成形・タップ加工を1台に集約した、村田機械独自の剣山型複合加工機です。
特長
| Point | 1 |
ファイバーレーザ加工が主役の
複合加工機

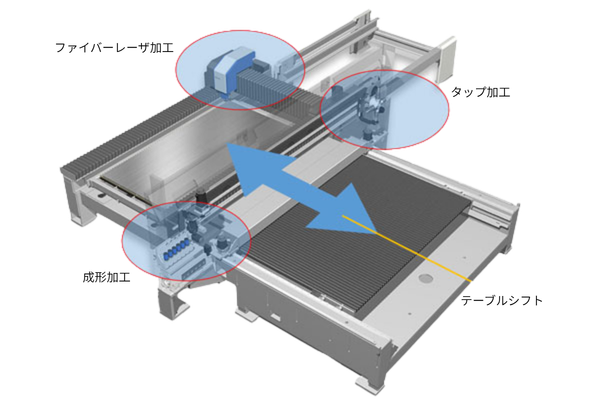

ファイバーレーザの特性を最大限に引き出すため、フライングオプティクス方式を採用。

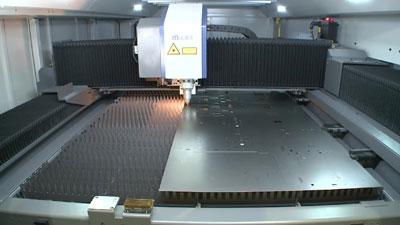

剣山パレット上に固定した材料に対し、レーザービームを高速に移動させることで、高速かつ高精度な切断を実現しています。
| Point | 2 |

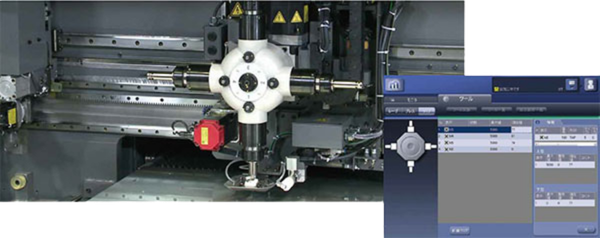

上下サーボ駆動で様々な
成形加工に対応
下型昇降機構を標準搭載し、安定したブラシテーブル上で上下成形加工を行います。成形加工の微調整が可能で、高品質加工を実現します。また、複数の金型を管理できます。
| Point | 3 |

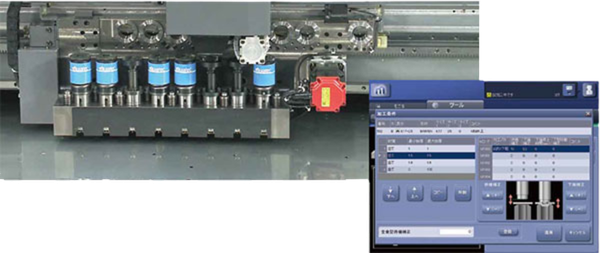

サーボ駆動で高品質な
リジッドタッピングユニット
サーボモータにより制御された送りと回転速度により、高品質なタップ加工を行います。工具寿命を考慮した刃先潤滑対応、長時間安定稼働を考慮した切粉吸引装置・刃先折損検知を標準搭載。また、ヒット数・工具寿命を管理できます。
| Point | 4 |

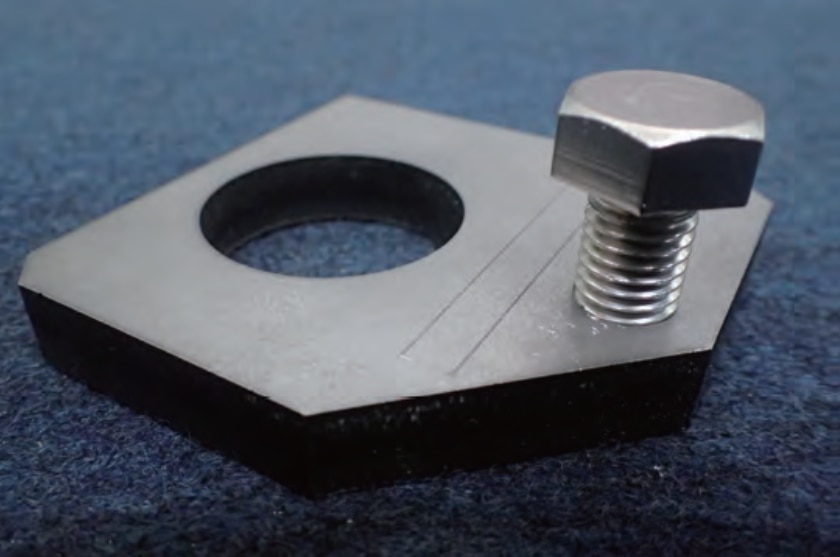

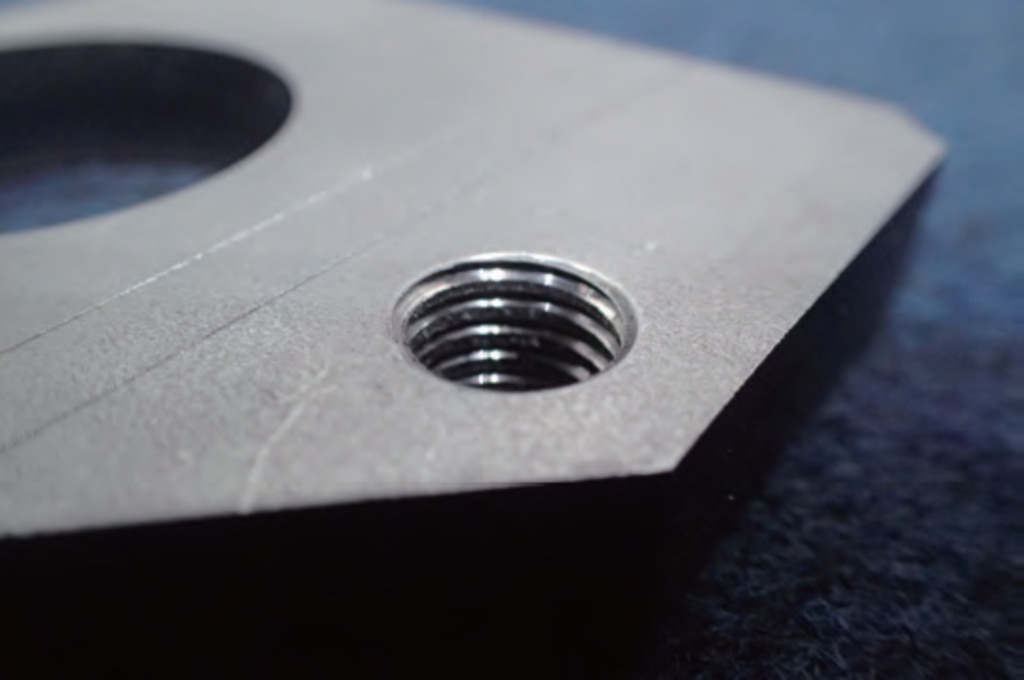

厚板複合加工対応
（オプション）
最大板厚12 mm、最大タップM12に対応します。
主な仕様 | ||
|---|---|---|
LS3015HL | LS2512HL | |
定格レーザ出力(W) | 3000 | 3000 |
最大加工範囲(X×Y×Z) | 3070 mm × 1550 mm × 100 mm | 2525 mm × 1265 mm × 100 mm |
最大積載ワーク重量 | 920 kg | 620 kg |
早送り速度 | 170（XY同時2軸） | 170（XY同時2軸） |
位置決め精度 | ±0.01 mm | ±0.01 mm |
繰り返し精度 | ±0.01 mm | ±0.01 mm |
フォーミングユニット | ||
最大加工トン数 | 5 ton | |
ステーション数 | 8 | |
ツーリングタイプ | 専用ツール | |
最大加工板厚 | 6.35 mm | |
タッピングユニット | ||
ステーション数 | 4（標準）、8（オプション） | |
タップサイズ | M2～M10、M12（オプション） | |
タップ種類 | 切削タップ または 転造タップ | |
最大加工板厚 | 6.35 mm | |
刃先潤滑・折損検知機能、切粉吸引機構搭載 | ||
生産性と安全性、安定性を追求した自動化対応

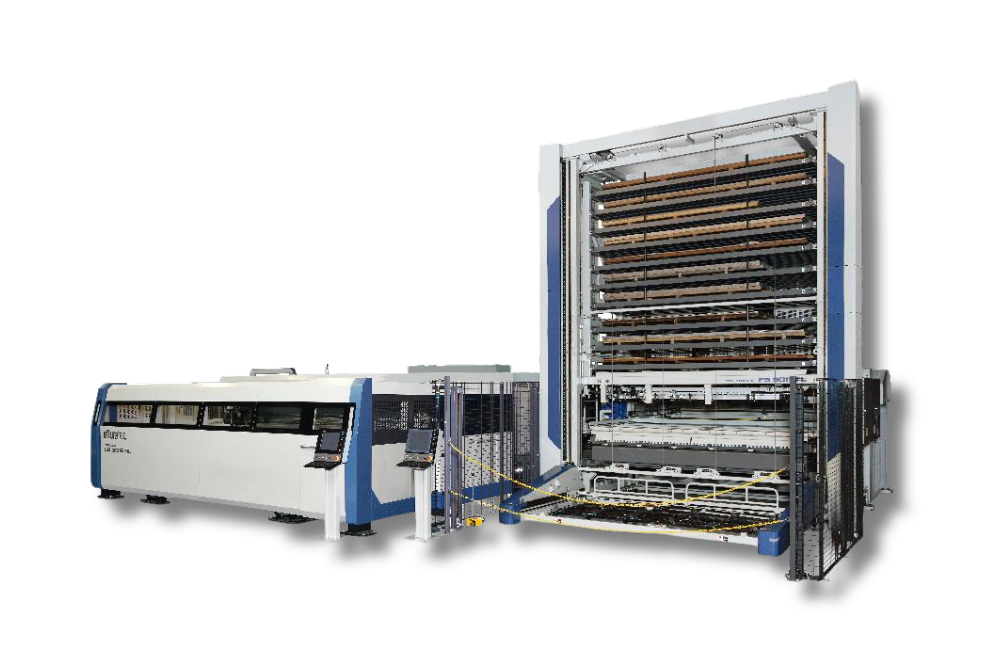

レーザストッカシステム
FS2512TL/FS3015TL
ネスティング加工の長時間運転、特急の手掛け運用にも対応します。

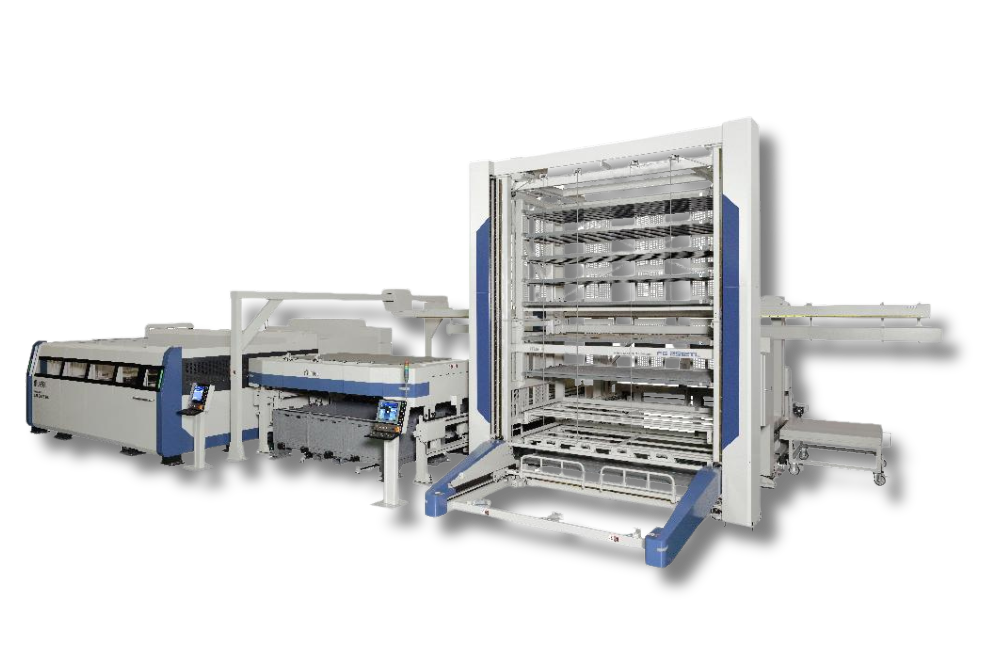

レーザソーティングシステム
FG2512TL/FG3015TL
ジョイントレス加工、製品仕分け積載を長時間安定稼働で実現します。
