切削×切断 の融合、工程集約

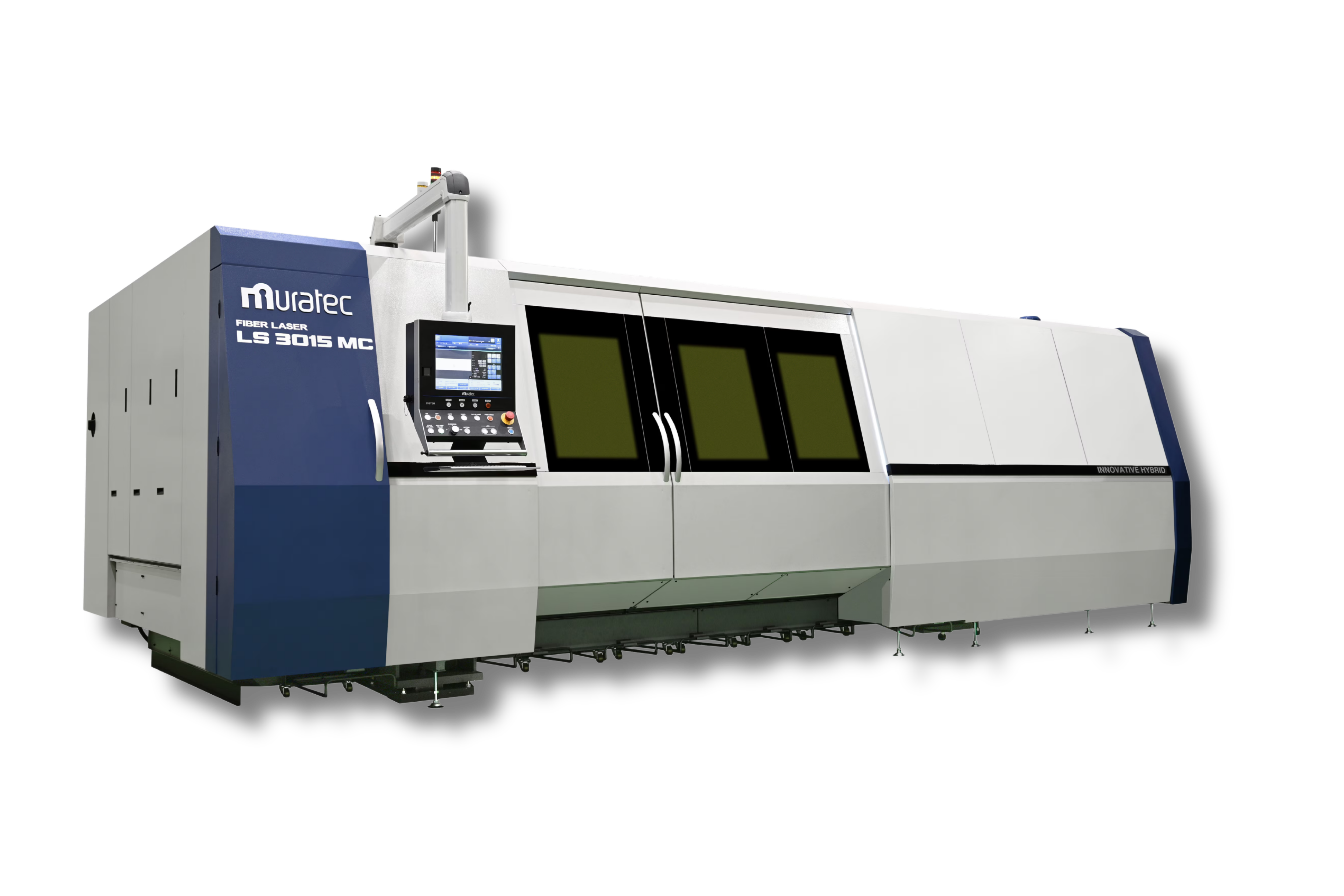

ファイバーレーザ複合加工機 LS3015MC
複合加工の可能性を追求し、中厚板で特に必要とされる “切削加工” を加えた独自のファイバーレーザ複合加工機 LS3015MC を開発しました。
12mmの板厚まで１枚取り自動搬送が可能となった新型レーザセルローダストッカシステム FS3015TM も組合せ可能。
複数工程の集約化、長時間運転への対応を1台で両立することで「人手不足」「製品管理」「コスト削減」の現場課題を解決します。
特長
| Point | 1 |
省スペース設計

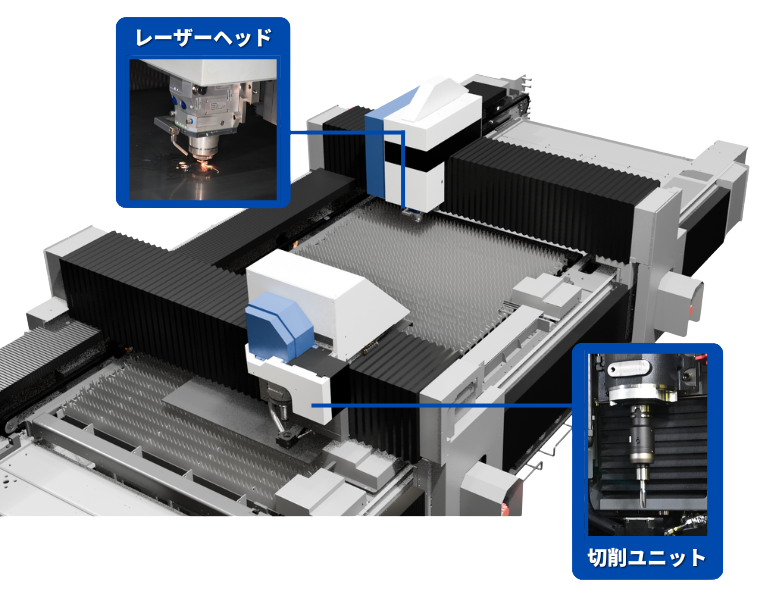

同一エリアにレーザ加工用・切削加工用の2つのユニットを搭載しており、設置エリアを配慮した省スペース設計となっています。
| Point | 2 |
工程集約
加工時のビビりを抑制する板押さえ機構や切屑を吸引する装置を搭載しており、剣山パレット上でのドリル・タップ・皿ザグリ・深ザグリ加工が可能です。
| Point | 3 |
厚板加工
フライングオプティクス方式のファイバーレーザを採用しており、最大板厚16mmまでの複合加工、25mmまでの
レーザ加工を実現します。
主な仕様 | |
|---|---|
定格レーザ出力 | 6000 W |
搭載ユニット | 切削（ドリル、タップ、深ザグリ、皿ザグリ） |
最大積載ワークサイズ | 3050 mm × 1525 mm |
最大レーザ加工板厚 | 25 mm（軟鋼 酸素切断の場合） |
設置床面積 | 3369 mm × 10536 mm（周辺機器除く） |
機械全高 | 2495 mm（安全表示灯、周辺機器除く） |
切削ユニット仕様 | |
加工範囲 | X:34～2988 mm, Y:10～1525 mm |
最大把持板厚 | 16 mm（切削加工にはワークホルダによる把持が必要） |
主軸最大回転速度 | 4500 min-1 (rpm) |
収納工具本数 | 20本 |
最大加工径 | タップ：M16 |
シャンク形式 | HSK-A50 |
生産性と安全性、安定性を追求した自動化対応

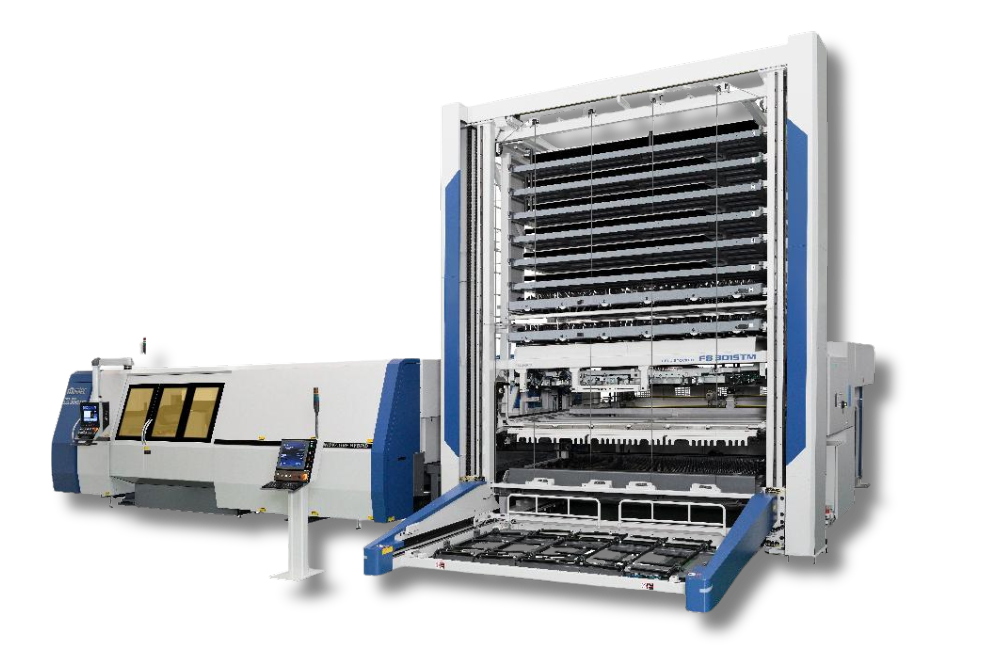

レーザストッカシステム
FS3015TM
切削加工機能を付加したファイバーレーザ複合加工機との連結で更なる生産性向上を実現します。
製品に関する資料はこちらより
ダウンロードいただけます。
