安定した300 kN加工と、高速・高品質・高精度加工を両立させるために、ムラテックオリジナルのC型フレームを採用し、フレームとテーブルベースを分離した構造としています。長期間にわたり、安心してご使用いただける設計構造です。

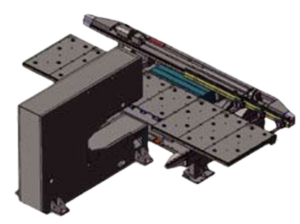

高速移動に伴い大きな負荷を受けるY方向のテーブル駆動は、ツインボールネジの採用で安定性と加工精度の向上を図っています。2.5mのストロークを持つキャリッジをワイドなテーブルベースで支える構造により、より安定した加工を実現しています。

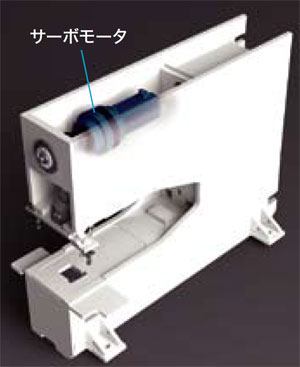

新たな駆動方法を採用し、シンプルデザインの機能美を追求すると同時に 省エネ、環境性能、高生産性を向上しました。パンチ駆動用のサーボモータをC型フレームにコンパクトに収める構造により、安定加工、高品質加工を実現しています。

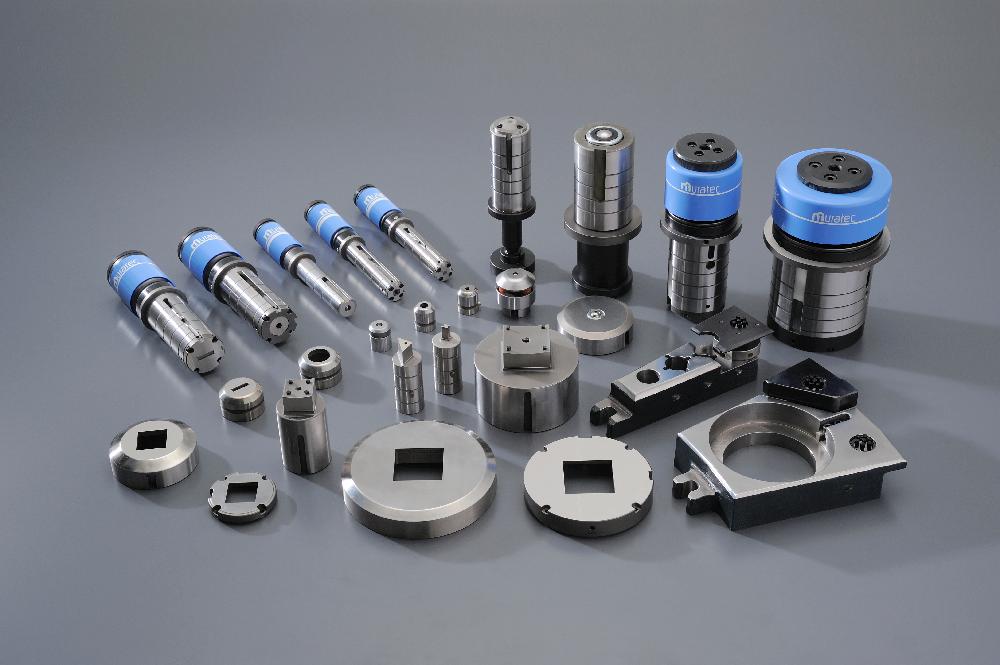

パンチホルダと機械的にリンクされたラムの力で打ち抜き、ラムの力で確実に引抜く強制引上げ方式を採用しています。構成部品が少なくシンプルなウィデマンツーリングを使用し、確実な加工を実現する伝統の機械構造を継承しています。

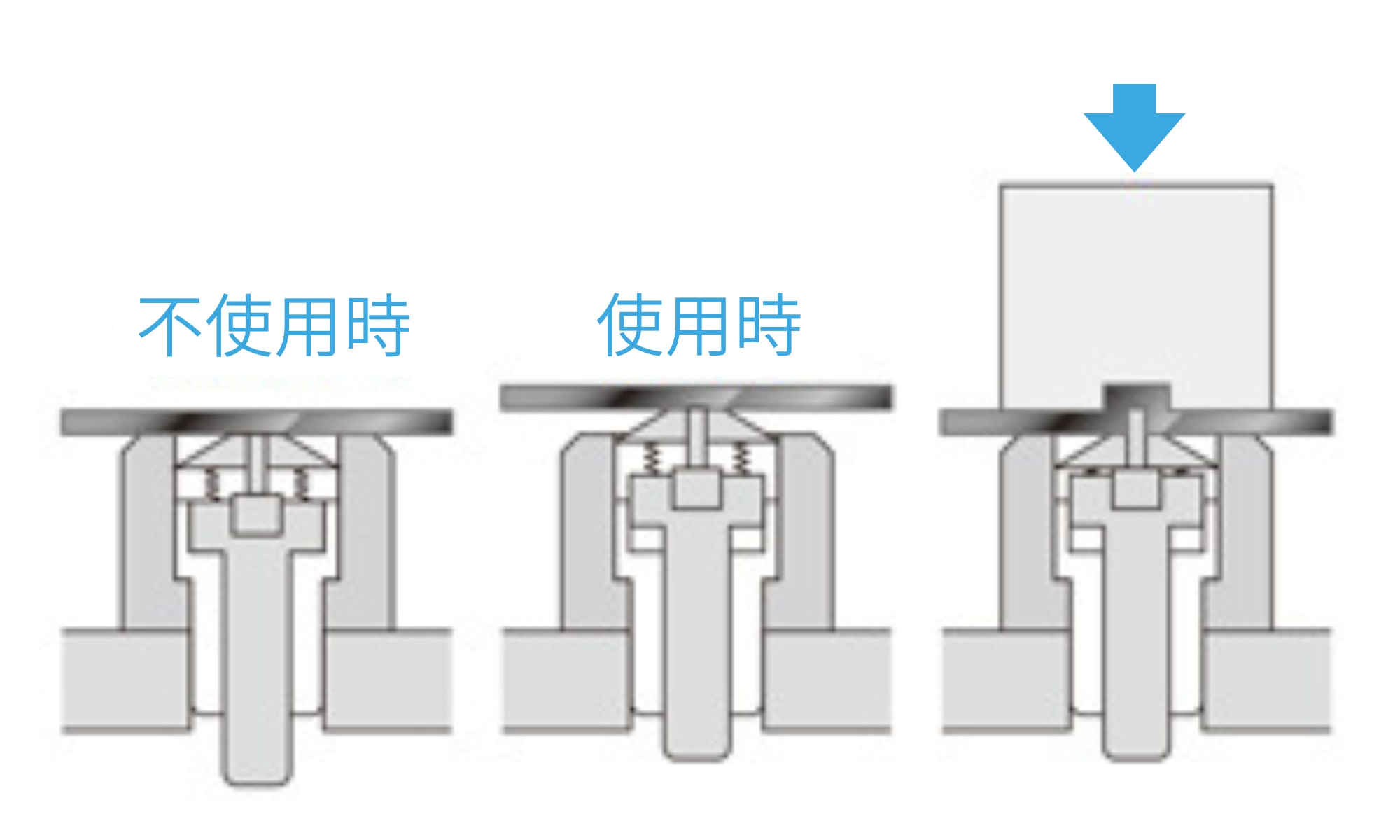

成形加工時にのみ上昇する昇降式の下型機構を採用。成形ツール使用による加工速度や加工範囲の制限を解消するとともに、ワーク裏キズの低減に優れた効果を発揮します。

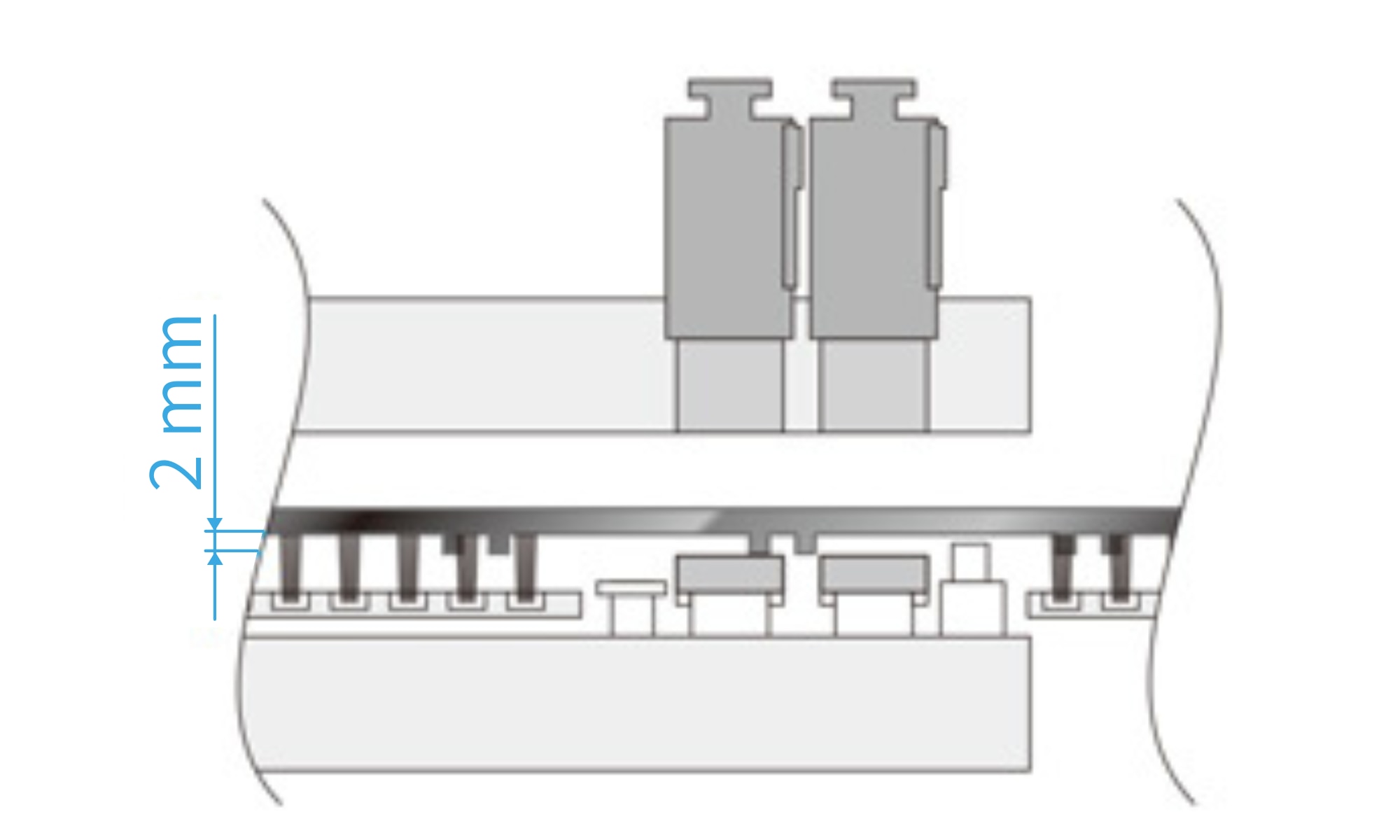

成形加工後のワークをダイ上面から浮かせて搬送することにより、従来タレットパンチプレスが苦手としていた下出し成形加工も、ダイとの干渉による成形潰れを起こすことなく可能となりました。

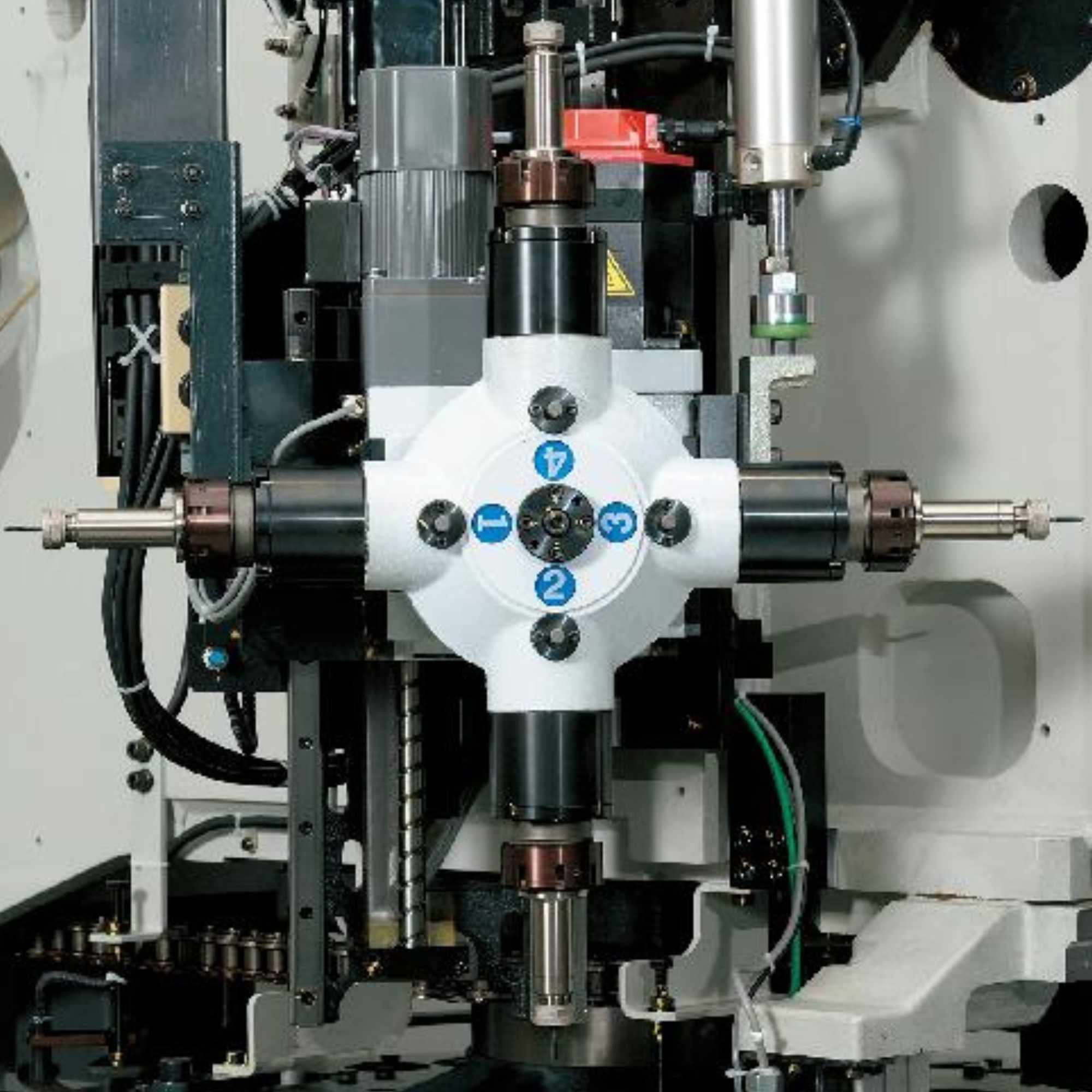

サーボモータで回転数と送り速度を同期させるリジッド方式の本格的タッピング装置です。

現在お持ちのロングタイプツールをそのままお使いいただきながら、サーボモータラム駆動による高品質な加工品質をご利用いただけます。 タレットステーションは46，57，68の3タイプとなります。

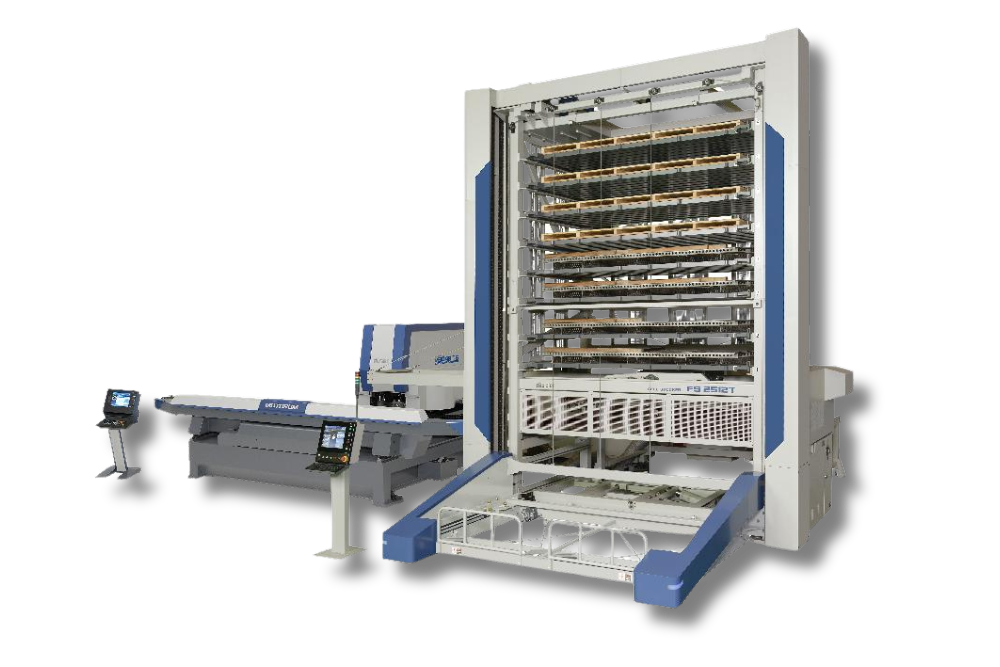

省スペースで長時間運転を実現します。

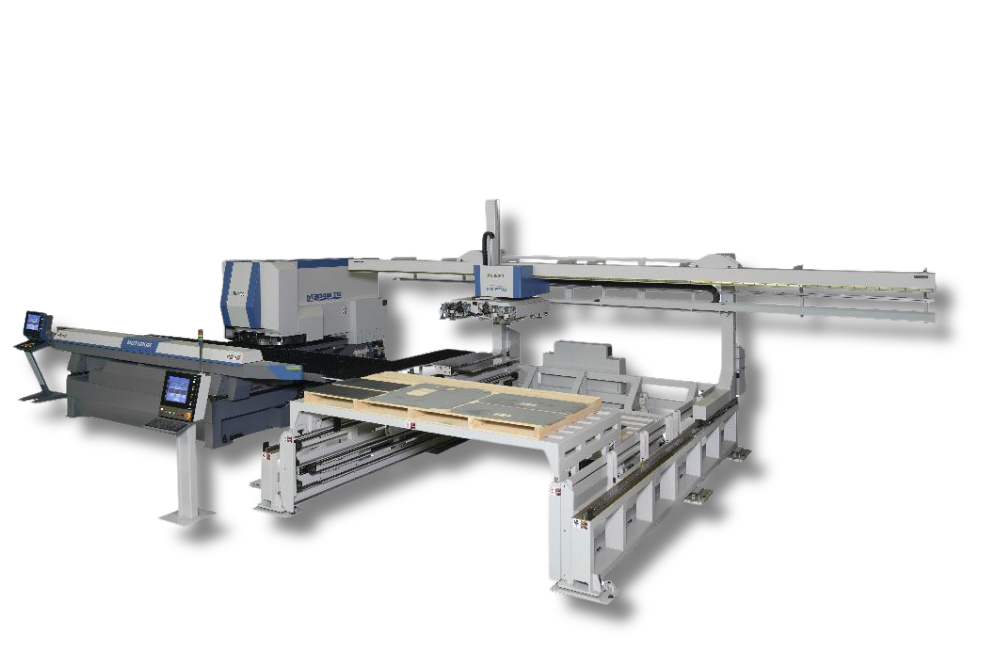

ミクロジョイントレス運用を実現します。
