ターニングセンターの基本構造と仕組み

まずはターニングセンターがどのような構造で動作しているのか、その仕組みを整理してみましょう。

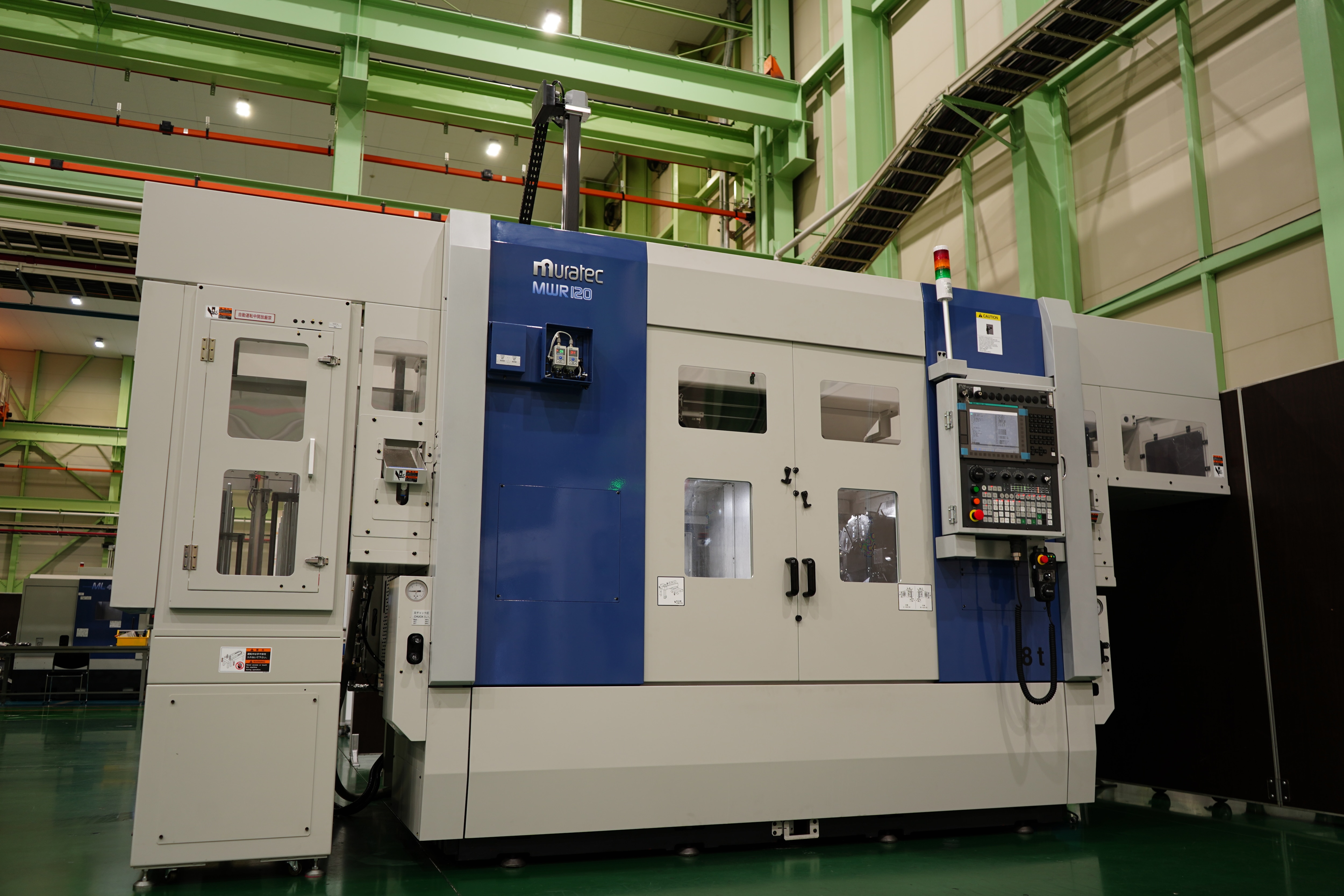

ターニングセンターは、一般的なNC旋盤の回転軸に加え、フライス加工や穴あけ加工を行うための工具を搭載した多機能工作機械です。大きな特徴は、ワークを1度取り付けるだけで複数工程を連続して行える点にあります。従来の旋盤では削れなかった溝加工や穴あけ、タップなども同じ機械上で処理できるため、段取り作業が大幅に削減されます。

また、加工精度に優れるのも特徴です。ワーク自体を付け替える回数が減ることで、再度装着した際の誤差やブレを抑えやすくなり、寸法精度や形状精度を高いレベルで保ちやすくなります。これにより、製品の品質向上や歩留まり改善にもつながります。

ターニングセンターでは主軸がワークを回転させるだけでなく、必要な工具を自動で交換する工具マガジンを備えています。これにより、外径加工からフライス加工、穴あけ加工までを1回の段取りで実施できるようになりました。また、オートローダー等の自動化機能が付属している機種もあり、無人運転や長時間稼働にも対応しやすいのが特徴です。

工程が連続で進むため、複数台の機械を順番に使う場合と比較して移動や人手によるセットアップ時間を削減できます。さらに、プログラム制御で加工条件を最適化できるため、ばらつきを抑えて安定した生産を行いやすい利点もあります。

ターニングセンターは、NC旋盤をベースにしたタイプとマシニングセンタをベースにしたタイプに大きく分けられます。旋盤ベースでは、主軸が回転するワークに対して工具を当てる加工がメインであり、外径や内径の旋削加工に強みがあります。一方、マシニングセンタベースでは、フライス加工や穴あけ、タップ加工などが得意で、より複雑な形状加工に対応しやすい傾向があります。

ただし、最近では両方の機能を高度に組み合わせたモデルも多く登場しており、あらゆる形状やサイズのワークを高精度に仕上げることが可能となっています。自社が必要とする加工内容や製品形状に合わせて、どのベースのターニングセンターが適切か必ず検討することが重要です。

複合加工機の名の通り、ターニングセンターでは複数の加工工程を1台で行うことができます。

ターニングセンターは、回転させたワークに対して工具を当てる旋削以外にも、フライス加工や穴あけなどの多様な工程を集約して行えます。これらの工程をワンストップで行うことで、従来は複数台の機械を跨いでいた加工を短時間で完結できるようになります。結果として、生産性や加工品質の向上が期待できるのです。

加工にあたっては、どの工程をどの順番で行うかをNCプログラムで指示します。最新のCAMソフトウェアやシミュレーション機能を活用すれば、干渉チェックを行いながら効率的かつ安全に工程を組むことができます。

旋削加工は、ターニングセンターの基本となる加工方法です。主軸でワークを回転させ、バイトやボーリングバーなど専用の旋削工具を当てて外径や内径、端面などを切削します。単純な円形状だけでなく、テーパや曲面など、多様な形状を高精度に加工できるのが特徴です。

NC旋盤と同様に、回転数や送り速度、切込み量を最適に設定することで、短時間かつ高品質な仕上がりを期待できます。一般的に、軸対称形状を持つ部品の大量生産や精密加工に活用される工程と言えます。

ターニングセンターでは工具を高精度に位置決めできるため、ミーリング加工もスムーズに行えます。フライス工具を使ってワークの平面部分を削り出したり、溝や段差加工、曲面の切削など多様な形状加工に対応できるのが魅力です。

プログラム上で主軸をC軸制御することで、ワークを任意の角度に止めつつフライス工具で加工することが可能になります。従来、マシニングセンタでしか行えなかった複雑な加工が、ターニングセンター1台で実現できることも大きな利点です。

穴あけやタップ加工もターニングセンターが得意とする工程のひとつです。ドリル工具を用いて下穴を開け、必要に応じてタップ工具でネジを切ることができます。C軸やY軸など多軸に対応した機種であれば、ワークの側面や斜め部分などにも穴を開けられ、従来は複数工程が必要だった作業をまとめて行えるのが強みです。

さらに、タップ加工時の送り量や回転数の同期制御が自動で行われるため、安定したネジ山の品質が得られます。部品加工のプロセスを一貫して管理しやすくなることで、リードタイムの短縮やコスト削減にも効果を発揮します。

導入検討の際には、得られるメリットだけでなく注意すべき課題も押さえておく必要があります。

ターニングセンターを導入することによって、工程の集約による効率化や、メンテナンスおよび管理コストの削減といった数多くのメリットが得られます。しかし、一方で工作機械自体の価格が高価になりがちである点や、操作・プログラムの習得に高度な知識が必要となるなど、導入のハードルも存在します。

投資対効果を考えるうえでは、製造する部品の種類や加工量、将来的な生産拡大の見込みなどを総合的に判断することが大切です。多機能な装置であるだけに、十分な下調べと準備を行ってから導入を進めましょう。

ターニングセンターの最大の利点は、複数の加工工程を1台でこなせることによる工程集約です。よって、段取りやワークの移し替えなどの時間や人手を削減でき、生産性が大幅に向上します。特に短納期や大量生産が求められる現場では、その効果が顕著に表れます。

また、工具や治具の交換の頻度が減ることで、加工準備にかける時間を最小化できます。結果として、トータルのリードタイム短縮やコスト削減を実現できるのです。

ターニングセンターでは、ワークを何度も取り外して別の機械へ移動させる必要がないため、加工工程の途中で生じる位置ずれや取り付け誤差を抑えられます。これにより、同一のクランプ状態で多くの工程を連続してこなすことが可能となり、仕上がり精度や同軸度などが維持しやすくなります。

さらに、制御システムが進化しており、C軸制御やY軸制御と組み合わせることで細かな工具パスを正確に実行できます。これは航空機や自動車など、高い精度を要求される部品の加工において非常に重要なメリットです。

複数工程をまとめて行える便利さがある一方で、ターニングセンター自体の導入費用は高額になりがちです。特に高速高精度仕様や多軸仕様の機種では、設備投資が大型化しやすい点に注意が必要です。

投資額だけでなく、周辺設備やオペレータの教育、維持管理費用も予算に含める必要があります。導入が失敗すると大きな損失につながるため、必要な加工量を見極めつつ慎重な検討を行いましょう。

ターニングセンターは多機能である反面、工具交換や保持具のセッティングが複雑になるケースがあります。加工の自由度が高い分、プログラムやレイアウトをきちんと管理しないと工具同士の干渉が起きるリスクが高まります。

また、工具交換時間やマガジン容量の制限、工作物の形状やサイズによってはメインスピンドルとサブスピンドルの両方を使う際に干渉の恐れもあります。計画段階で工程シミュレーションをしっかり行い、最適な運用体制を整えることが重要です。

様々な分野でターニングセンターが活用され、高精度・高効率な生産を支えています。

ターニングセンターは、一般的な金属加工はもちろん、航空宇宙産業や自動車製造業など、精密度や大量生産性が求められる分野で多く導入されています。多工程を一括で行えるため、厳しい品質要求を満たしながら短納期にも対応しやすい点が大きな強みです。

さらに、各種センサーやロボットアームと連携させることで、長時間の無人運転ラインを構築したり、生産データをリアルタイムで収集するなど、スマートファクトリー化の要ともなっています。

航空機部品は非常に高い精度と品質が求められます。ターニングセンターを活用すれば、旋削から穴あけ、フライス加工など複数の工程を一度に行うことで、精度誤差を最小限に抑えつつ効率的な生産を続けることができます。

また、特殊合金やチタン合金などの難削材にも対応した高剛性の機種を選ぶことで、強度が求められる航空機用部品にも安定した品質を実現できる利点があります。

自動車産業では、大量生産と短納期が鍵を握ります。ターニングセンターの活用により、エンジン部品やトランスミッション部品などの大量ロット生産であっても、一貫した工程管理と自動化が可能です。ロボット連携やワークストッカーなどを組み合わせることで、ほぼ無人の生産ラインも構築されています。

高速切削技術や多軸加工技術を活用することで、工程ごとの段取り時間を削減し、トータルのサイクルタイムを短縮することが生産性向上のポイントとなります。

導入を検討する際に見落としがちな物理的環境や人材面での準備が重要です。

ターニングセンター導入の際には、機械そのものの能力だけでなく、設置環境や電力容量、オペレータのスキルレベルなど、さまざまな要素を考慮する必要があります。長時間稼働させることで得られるメリットを最大化するためにも、設備投資と同時に人材育成や作業環境整備に取り組みましょう。

また、安全面の確保や作業効率を向上させるための治具やロボットアームの導入など、周辺装置の見直しもあわせて検討すると効率的です。

ターニングセンターはサイズが大きい機種も多く、設置場所の確保は重要な課題です。天井高や床の耐荷重、搬入口の広さなどをあらかじめ確認しておかないと、導入後に移設や工場レイアウトの大幅な変更が必要になる場合があります。

また、複合加工機は動力や制御系に大きな電力を消費する傾向があるため、工場や作業所の電力容量を事前に把握しておかなければなりません。必要に応じてブレーカーの増設や配電盤の強化が必要になることもあります。

ターニングセンターの複雑な機能をフルに活用するには、NCプログラムやCAMソフトウェアの操作に熟練した人材が欠かせません。初心者にはやや敷居が高いと感じる場合もありますが、メーカーや代理店が開催するセミナーや研修などを利用するとスムーズに学習できます。

さらに、オペレータが複合加工の流れや機械特性を十分に理解していないと、工具の干渉やプログラムミスによるトラブルが起こるリスクが高まります。安全確保と作業効率を高めるためにも、定期的な教育や情報共有は不可欠です。

急速に進むデジタル化や高度化に伴い、ターニングセンターも進化を続けています。

製造業では、IoTやAIといった先端技術が急速に広がり、ターニングセンターの稼働状況をリアルタイムでモニタリングできるシステムも普及し始めています。これにより、加工精度の向上やダウンタイムの最小化など、生産管理を大きく改善する可能性が広がっています。

また、多軸制御やレーザー加工を組み込んだ新世代の複合加工機も登場しており、さらなる工程集約や高付加価値加工が可能になるなど、ものづくりの可能性が一段と拡大しています。

近年ではセンサーを搭載し、加工中の振動や温度、工具摩耗度などを測定・解析するシステムが注目を集めています。これらのデータを生かし、故障や不具合を事前に察知する予知保全や、工具交換の最適タイミングの算出などが行われるようになりました。

スマートファクトリーでは、工場全体のネットワークを構築することで、生産スケジュールや在庫状況を自動的に連携させ、生産リソースを最大限活用できる仕組みが構築されています。ターニングセンターもその一部として重要な役割を果たしています。

ターニングセンター自体も進化し、多軸を駆使して一度の取り付けで斜め穴や多面加工などを可能にする機種が増えています。なかには、レーザー加工や研削機能を併せ持つモデルも登場し、工程のさらなる集約が進んでいます。

こうした複合加工技術は、航空機や医療機器、防衛産業など高付加価値な分野での需要が高まり、今後も一層の発展が見込まれている分野です。

よくある疑問点について、代表的な質問と回答をまとめます。

ターニングセンターは、高機能ならではの疑問が多い工作機械です。導入前に理解を深めておけば、導入後のスムーズな運用につなげられます。

ここでは、NC旋盤との違いから多軸加工、メンテナンスにまつわるポイントまで、よく寄せられる質問とその概要をコンパクトに整理しました。

NC旋盤は主軸でワークを回転させて金属を削る機械で、基本的には旋削加工に特化しています。一方のターニングセンターは、そこにフライスや穴あけ、タップなどの回転工具を使った工程を追加可能にした複合加工機です。同じNC制御でも、ミーリング加工や多軸制御を行える点が大きな違いと言えます。

つまり、ターニングセンターであれば、ワーク一つで複数の工程をまとめて加工できるため、段取り替えの回数や工作物の取り外し回数を減らすことができます。

最近のターニングセンターでは、Y軸やB軸などを搭載した多軸制御機種が増えており、斜め方向への穴あけやサイト溝加工など高度な作業も容易に行えます。スロッティング加工に対応できる機種なら、歯車のキー溝加工などを同一チャッキングで実施することも可能です。

多軸による同時加工はCAMソフトウェアによる高度な制御が必要ですが、正しく使いこなせば工程ごとの切り替え時間をほぼゼロにし、大幅な生産性向上につなげられます。

ターニングセンターは多くの回転軸や工具交換機構を内蔵しているため、定期的なメンテナンスが欠かせません。主軸やベアリング、工具ホルダーなどは高速回転や負荷にさらされやすく、摩耗が進みやすい部材です。定期的に清掃や部品交換を行うことで故障リスクを大幅に減らせます。

センサーや制御装置の点検も重要で、異常な振動や温度上昇が検知された際には速やかに原因を突き止める必要があります。メーカー指定のメンテナンス周期や点検項目を守ることが、安全かつ安定した長期稼働に直結します。

工作機械の安全稼働には、オペレーター保護と定期的なメンテナンスが欠かせません。

ターニングセンターは高出力で多機能な工作機械ゆえ、工具やワークが高速で移動するため、万一の誤作動や人為的ミスが起きると重大な事故につながるリスクがあります。安全柵の設置や扉のインターロック、非常停止装置などの安全機能は必須と言えるでしょう。

また、作業者がルールを守って機械を操作することはもちろん、定期点検や保守管理を怠らずに行うことで機器のパフォーマンスを維持し、予期せぬ停止や損傷を未然に防止することができます。

ターニングセンターでは、防護柵や安全ドアなどのインターロック機能を備えておくことが法律や規格上で求められる場合があります。オペレータが作業エリアに侵入できないようにすることで、誤ってワークや回転工具に接触するリスクを最小限に抑えることが可能です。

さらに、非常停止ボタンやアラーム機能を適切に設置し、作業者が緊急時にすぐ対応できるようにすることも重要です。

定期点検を行うことで、工具や主軸、ベアリング類の摩耗具合を把握し、必要に応じて早めの交換や修理を施すことができます。これにより、突発的なトラブルを避け、生産スケジュールへの悪影響を最小限に食い止めることができるでしょう。

また、冷却液や潤滑油の交換、切粉の排出経路の清掃など、地味ながら重要な作業も日常的に行う必要があります。長期稼働させるためには、普段から小まめな点検と保守を徹底する姿勢が不可欠です。

最後に、ターニングセンター導入の重要ポイントを再確認しましょう。

ターニングセンターは、NC旋盤とマシニングセンタの機能を1台に集約した複合加工機です。工程を一括して行えるため、生産性や加工精度の向上といった大きなメリットをもたらします。一方で、機械や周辺環境への投資コストや、操作スキルの習得コストが高くなりやすい点にも注意が必要です。

導入を成功させるためには、用途や規模に合わせた機種選定、スペース・電力などのインフラ整備、そしてオペレータの育成を総合的に進めることが鍵となります。安全面や保守管理を徹底することで、ターニングセンターによる高付加価値生産を長期的に維持できるでしょう。
