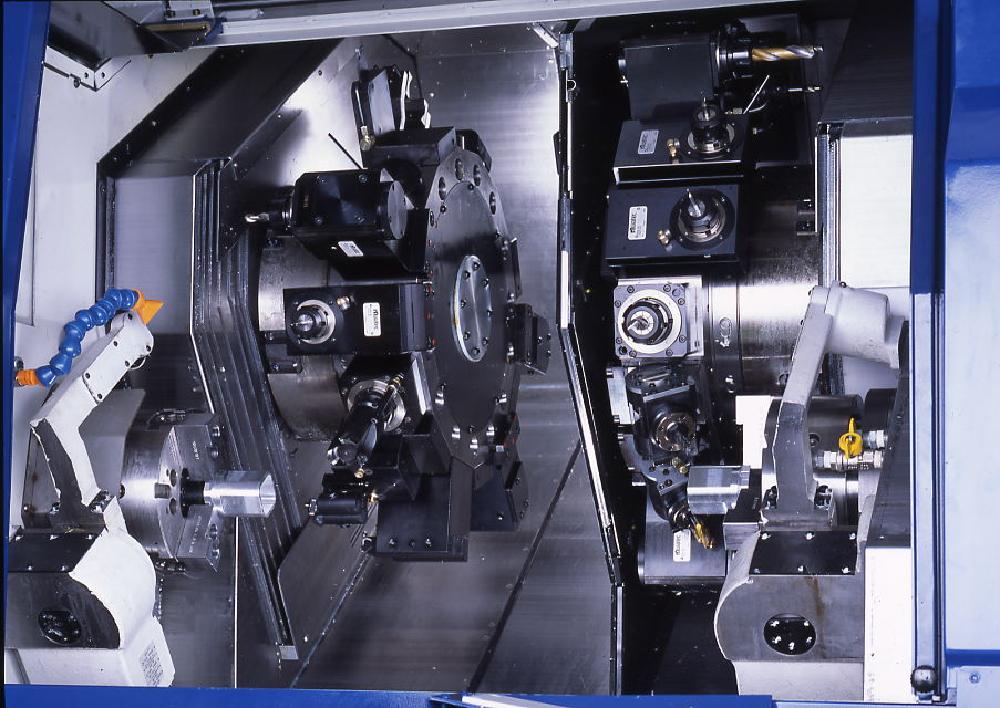

#6 切削速度とは?定義・計算式と最適化のポイントを徹底解説
切削速度は、工作物と工具の相対的な接触速度を指し、加工効率や仕上げ品質を大きく左右する重要な要素です。効率的かつ高品質な加工を行うためには、適切な切削速度を理解し設定することが欠かせません。
本記事では、切削速度の定義や計算方法をはじめ、回転数や送り速度との違い、設定に影響する要素まで網羅的に解説します。初心者の方でもわかりやすいようにポイントを押さえながら、プロの視点をきちんと交えてご紹介していきます。
さらに、切削速度を最適化するメリットや、実際の現場で使える計算ツールの活用方法、具体的な旋削加工とフライス加工の例題、複合加工における注意点にも触れます。最後には重要ポイントを総括するので、ぜひ参考にしてみてください。
目次[非表示]
- 1.切削速度の基本:定義と重要性
- 2.切削速度の計算式と単位
- 2.1.基本的な計算式
- 2.2.旋盤とフライス盤での計算の違い
- 3.回転数との関係
- 3.1.回転数の計算式
- 3.2.切削速度と回転数の相互影響
- 4.送り速度との違い
- 4.1.送り速度とは
- 4.2.切削速度との違いを比較
- 5.切削速度の設定に影響する要素
- 5.1.材料特性(鉄、アルミなど)
- 5.2.工具の種類と工具寿命
- 5.3.切り込み量・仕上げ面あらさ
- 6.切削速度を最適化するメリット
- 6.1.生産性向上とコスト削減
- 6.2.加工時間(Tc)の短縮効果
- 7.参考:切削速度・回転数の求め方と注意点
- 8.加工計算ツールの活用と使用例
- 8.1.主なツールの紹介
- 8.2.計算例:鉄やアルミの場合
- 9.旋削加工・フライス加工における切削速度の具体例
- 10.回転軸を含む複合加工のポイント
- 10.1.刃先速度とその取り扱い
- 10.2.同時5軸加工を行う場合の留意点
- 11.まとめ・総括
切削速度の基本:定義と重要性
まずは、切削速度の基本的な概念や重要性について確認し、なぜ加工条件設定において欠かせない要素なのかを解説します。
切削速度は、工具先端が工作物と接している部分の相対速度を指し、加工時の熱の発生や工具摩耗、さらには仕上げ面の状態に大きく関わります。被削材や工具材質ごとに最適な切削速度帯が異なるため、正しく設定することで加工精度の向上や工具寿命の延長が期待できます。
また、切削速度を適正化しないと、オーバーヒートによる工具損傷や工作物の品質低下が生じる可能性があります。逆に、速度を低く設定しすぎると必要以上に加工時間がかかり、コスト面で不利になることがあるため、バランスの取れた設定が重要です。
こうした理由から、切削速度は加工現場における最も基本的かつ重要な指標の一つとして扱われています。特に量産ラインや高精度な加工が求められる場面では、わずかな設定の違いが大きな結果の差につながりかねない点に留意しましょう。
切削速度の計算式と単位
切削速度の基本的な計算式と使われる単位について学び、旋盤とフライス盤での計算の違いを把握しましょう。
一般的に切削速度は、工具または工作物が1分間に何メートル動くかを表すm/minや、ミリメートル単位のmm/minで示されます。これらの単位は、加工対象の規模や交差精度によって使い分けるのがポイントです。特に量産や大型製品ではm/minが用いられるケースが多い一方、精密部品の加工ではmm/minを参照することもあります。
切削速度を正しく把握することで、適切な回転数や送り量をスムーズに決定しやすくなります。また、各メーカーが提供する推奨値や参考表では、被削材の種類に応じてm/minの値が示されていることが多いので、確認しながら設定を進めましょう。
基本的な計算式
切削速度は、一般的に「Vc = π × D × n / 1000」で表されることが多く、ここでVcは切削速度(m/min)、Dは工具または工作物の直径(mm)、nは回転数(rpm)です。1000で割るのはmmからmへ単位変換するための処理です。
この式は、円周の長さ(π×D)に回転数を掛けて移動距離を求め、それをm/minに直すシンプルな考え方に基づきます。被削材や工具材質などの条件を考慮しながら、この基本式をベースに安全率や許容誤差を加えて最終的な切削速度を決定するケースが多いです。
計算自体はシンプルですが、実際の現場では被削材の硬度や形状、工作機械の性能など多くの要因が影響するため、単純計算だけでなく経験的な調整も加えることが求められます。
旋盤とフライス盤での計算の違い
旋盤では主に工作物自体が回転し、工具は主軸に対して固定または断続的な送りを行います。そのため、切削速度の計算は工作物の直径(D)を基準とするのが一般的です。一方で、フライス盤では工具が回転し、工作物はテーブル移動で工具を通過させます。この場合、Dは工具の直径となります。
このように、旋削加工かフライス加工かによって計算式は同じ形をしていても対象物の直径が異なるため、数値が変わりやすい点に注意が必要です。特にフライス加工では、工具の形状や切れ刃数によって切削抵抗や発熱量が変化しやすいので、試験切削や実績値の参照が欠かせません。
いずれにせよ、旋盤・フライス盤ともに被削材や工具の種類に応じて最適な切削速度帯を把握し、無理のない範囲で回転数を設定することがトラブル回避と加工効率の向上につながります。
回転数との関係
切削速度と回転数は密接に関連しています。両者の関係を明確に理解することで、最適な加工条件の設定が可能になります。
切削速度を設定するうえで一番大きな要素となるのが回転数です。どれほど適正な切削速度を把握していても、回転数が極端に低いまたは高い場合には、工具寿命の低下や加工面粗さの悪化などが引き起こされる可能性があります。
回転数は工作機械の性能や最大許容値に左右されるため、切削速度計算の結果が機械のスペックを超えるケースも珍しくありません。その場合は、最適値近くに収まるよう加工条件全体を調整し、回転数や送りをバランスよく再設定することが大切です。
回転数の計算式
回転数は一般に「n = 1000 × Vc / (π × D)」で求められ、Vcは切削速度(m/min)、Dは振れ回している部分(工具または工作物)の直径(mm)です。切削速度から逆算して回転数を決定することで、一貫した加工条件管理が可能になります。
重要なのは、得られた回転数が機械の最大回転数を超えていないかを確認することです。超えてしまう場合は、Vcを下げるか、工具径を変えるなどの対策を検討しなければなりません。
特に高精度加工や硬度の高い材質を扱う場合は、安全マージンを含めて設定し、回転数をやや低めに設定する方が工具寿命や仕上げ品質を損なわずに作業を進められます。
切削速度と回転数の相互影響
切削速度を上げれば、基本的には回転数も増やす必要がありますが、その結果として切削温度や工具摩耗速度が上昇するリスクがあります。一方で、設定を下げすぎると生産性が低下し、加工時間が延びるデメリットが生じます。
理想的には、被削材と工具の組み合わせ、そして工作機械の特性を考慮しながら両者をバランス良く設定することが肝要です。例えば量産では多少摩耗を早めても高速で加工するほうがコストメリットの高い場合もあります。
このように、切削速度と回転数は一体的に管理されるべき項目であり、最適化には実測結果とメーカー推奨値、さらには現場経験を組み合わせながら決定するアプローチが求められます。
送り速度との違い
切削速度と混同されやすい送り速度の定義や、その違いについて整理します。
切削速度が工具と工作物の相対的な接触速度を示すのに対し、送り速度は工具または工作物が一定時間でどのくらい移動するかを示す指標です。加工方向に対してどの程度進んでいくかという概念なので、単位はmm/minやmm/回などが使われます。
切削速度と送り速度はともに加工効率や仕上げ面に影響しますが、切削速度が主に切れ味や発熱、工具摩耗に関わるのに対して、送り速度は切りくずの厚さや加工面の粗さ、サイクルタイムにより直接的に影響を与えます。両者の役割を正しく理解しないと、思わぬ加工不良や効率低下を招きかねません。
送り速度とは
送り速度は、「一定の回転ごとにどれだけ工作物が進んでいるか」を示す指標として表されることが多いです。例えばmm/rev(1回転あたりの送り量)やmm/min(1分あたりの送り量)が一般的な表記となります。
旋削加工においては、工作物が1回転するときに刃先がどれだけ移動したかを示すmm/revがよく使われます。一方、フライス加工では工作台の移動量をmm/minとして管理する場合が多いです。
送り速度が高すぎると、実質的に切りくず厚が増し、工具摩耗が進むと同時に工作物表面の粗さが悪化しやすいです。逆に低すぎると加工時間が延び、生産効率が著しく下がるリスクがあります。
切削速度との違いを比較
切削速度と送り速度は目的と特性が異なるため、それぞれを独立して最適化する必要があります。切削速度が発熱や切削抵抗の増減に大きく関わるのに対し、送り速度は主に切りくずの厚みや仕上げ精度に直結します。
両者をバランス良く設定することで、加工時間と仕上げ面を適度に両立させることができます。例えば切削速度をやや高めに設定し、それを補う形で送り速度を調整するとコスト削減と仕上げ品質の両方を担保しやすいです。
最適解は被削材や加工目的によって異なり、実験的アプローチやシミュレーションツールの活用が欠かせません。現場では作業者の経験も合わせ、最適なバランスを模索していくことが重要です。
切削速度の設定に影響する要素
適切な切削速度を設定するには、多角的な要素を考慮に入れる必要があります。代表的な要因を挙げて解説します。
切削速度の最適化には被削材の種類や硬度、工具材質や形状、さらには切り込み量などの工作条件が密接に影響します。これらの要素を無視して一律に切削速度を設定してしまうと、加工効率や品質に支障が出るばかりか、工具コストも増大しかねません。
よく用いられるアプローチとしては、まずメーカー推奨値を確認し、さらに実際の加工でテストを行いながら微調整する方法があります。特にバッチサイズが大きいプロダクションでは、テスト結果を反映して本番ラインへスムーズに移行するためのデータの蓄積が重要です。
材料特性(鉄、アルミなど)
被削材の硬度や融点、熱伝導率などの特性は切削速度の設定に大きく影響します。鉄系素材は比較的高い切削抵抗があるため、切削速度を高くしすぎると工具摩耗が急速に進み、工具寿命が短くなる傾向があります。
アルミの場合は熱伝導率が高く、比較的高い切削速度が可能ですが、粘りが強いタイプの合金では切りくずが刃先に溶着しやすいことがあるため、注意が必要です。潤滑やクーラントの管理を適切に行うことで問題を最小限に抑えることができます。
素材ごとに異なる特性を理解し、それぞれに適した切削速度を設定することが、仕上がり精度と工具コストのバランスを確保する鍵となります。
工具の種類と工具寿命
一般的に超硬工具やコーティング工具を使用すると、切削速度を高めに設定しても工具寿命を保ちやすい傾向があります。ただし、切削条件を超えた使い方をすると、刃先が一気に溶着・摩耗を起こすリスクが高まります。
高速切削に対応できる工具を使うことで生産性を引き上げられる一方、工具自体のコストは上がる場合が多いです。そのため、高速かつ短時間で加工するメリットと工具コスト増を秤にかけ、総合的に判断することが重要です。
また、工具寿命の管理は品質面でも大切です。摩耗した工具を使い続けると寸法精度や表面粗さが一気に悪化することがあるので、こまめな点検と交換サイクルの設定も欠かせません。
切り込み量・仕上げ面あらさ
切り込み量が多い深切りの加工では、刃先にかかる荷重が増すため、切削速度をやや下げるのが一般的です。逆に仕上げの最終工程では切り込み量が少なく、切削抵抗も低いため、やや高い切削速度を取っても工具寿命にはあまり影響が出にくい場合があります。
仕上げ面の粗さを抑えたい場合は、送り速度や切り込み量の他に切削速度も調整します。最適化が成功すると、表面精度だけでなく工具摩耗を最小限に抑えて仕上げ工程の時間短縮が期待できます。
深切りと仕上げでは求められる切削条件が大きく異なるため、目的に応じてそれぞれに合った切削速度を設定しましょう。
切削速度を最適化するメリット
切削速度を適正に設定・最適化することで、加工コストや時間を大幅に削減できるなど、多くのメリットが得られます。
切削速度を最適化することは、生産性向上やコスト削減に直結します。無理なく高速化すれば、複数品目の加工時間を抑えられるだけでなく、工具の寿命管理もしやすくなります。
同時に、加工にかかる時間を短縮できる点は現場の効率化に寄与し、ライン稼働率もアップします。余裕のあるスケジュールで品質管理が行われるため、不良率低減につながることも大きな利点です。
生産性向上とコスト削減
最適な切削速度を設定すると、工具交換の頻度が減り、作業者の手間や交換部品コストの抑制につながります。これによって、トータルのランニングコストを下げつつ、安定した製品品質を得ることが可能です。
生産台数に直結する量産ラインでは、切削速度を数%上げるだけで月間の生産数が増える影響は大きく、設備投資の回収を早める要素にもなり得ます。
また、計画的に切削速度をコントロールすることで、工程の全体最適化を図りやすくなり、最終的には企業全体の競争力向上にも貢献します。
加工時間(Tc)の短縮効果
切削速度を上げると、単位時間あたりの削り量が増えるため理論上は加工時間を短縮できます。特に大量生産の現場では、数秒単位の短縮が積み重なることで月間・年間の大幅な時間削減となります。
注意点として、切削速度を高く設定しすぎると、工具摩耗と機械負荷が増大し、逆にトラブルが発生しやすくなるリスクがあります。安全マージンを見極めながら最適な時間短縮を目指すことが大切です。
一般的には、最適切削速度の付近を探りつつ、微調整で加工コストと時間短縮を両立させるのが効果的なアプローチです。
参考:切削速度・回転数の求め方と注意点
実際の現場で切削速度や回転数を設定するときに役立つ参考表や、機械特性を踏まえた注意点を紹介します。
切削条件の決定には、メーカーが提供する推奨値や技術文献の数値を参考にするとスムーズです。しかし、あくまで目安であり、使用する工作機械のスペックや工具の状態も加味する必要があります。
また、切削速度や回転数を設定する際には、最大回転数や最低安定回転数など、機械固有の制限事項も踏まえることが欠かせません。これを怠ると、機械故障や加工不具合の原因となりかねません。
切削条件参考表の活用方法
一般に切削条件参考表には、被削材の種類と硬度に応じて「推奨切削速度」がm/minで提示され、合わせて推奨回転数や送り速度、工具種別も表記されています。これらは初心者でも利用しやすい優れた目安です。
ただし、実際の加工では、被削材ロットごとの材質ばらつきや機械の剛性、工具の個体差などが原因で、推奨値と若干異なる結果になることがあります。したがって、加工開始時には少し安全寄りの条件をセットして微調整することが多いです。
参考表を鵜呑みにするのではなく、現場の実績や試切りの結果をきちんとフィードバックして最適解を更新し続けることが、自社のノウハウ蓄積にもつながります。
機械の最大回転数を超える場合・満たない場合の対処
切削速度計算で得られた理想の回転数が機械の最大回転数を上回る場合は、回転数上限に合わせて切削速度を再設定し、加工制度とのバランスを取ります。場合によっては工具径を見直し、回転数負荷を下げることも検討します。
逆に、理想回転数が機械の下限を下回る場合は、速度不足で切りくずがスムーズに排出されず、加工中に不具合が生じる可能性があります。この場合、送り速度や工具選定などを再検討するのが得策です。
いずれのケースでも、機械固有の回転範囲を意識し、最終的に安定した品質と生産性を両立できるよう微調整を行います。
加工計算ツールの活用と使用例
便利な加工計算ツールを活用することで、素早く正確な切削条件算出が可能となります。ツール例と具体的な使用法を確認しましょう。
近年はオンラインサイトやスマートフォンアプリなど、多様な加工計算ツールが存在します。これらを利用すれば、切削速度や回転数、送り量などを入力するだけで素早く理論値を得られ、複雑な加工条件の試算時間を大幅に削減できます。
ただし、ツールによっては被削材や工具材質の選択肢が限定されている場合や、最大回転数などの機械性能を加味していないものもあるため、最終的な確認と調整は欠かせません。
主なツールの紹介
代表的なオンラインツールには、工作機械メーカーや工具メーカーが提供している無料シミュレーターがあります。材質や切削速度の目安値を入力すると、回転数や送り量を自動で計算してくれるものです。
スマートフォン向けアプリでは現場での使い勝手に配慮し、シンプルなUIで回転数や送り量を瞬時に算出できる機能が搭載されているものも存在します。現場の作業者が素早く活用するには非常に有用です。
ツール選定では、サポートトピックやアップデート頻度が適切に行われているかをチェックすることが大切です。古いツールは新素材や最新の工具情報に対応していない可能性があります。
計算例:鉄やアルミの場合
仮に鉄材を被削材とし、推奨切削速度が150m/min、工具径が20mmの場合を考えます。回転数は「n = (1000×150) / (π×20)」で約2389rpmとなります。機械の最大回転数が3000rpmなら余裕をもって運用できます。
アルミ材で推奨切削速度が300m/min、同じく工具径20mmの場合、「n= (1000×300)/(π×20)」で約4779rpmです。もし機械の最大回転数が4000rpmだと足りないため、工具を小径化するか切削速度を少し落とすといった対策が必要になります。
これらの数値はあくまで計算上の目安なので、実際には切りくず排出性や機械の剛性、クーラントの有無などを考慮した上で最終設定を決定します。
旋削加工・フライス加工における切削速度の具体例
旋削とフライスの代表的な加工例を用いて、実際に切削速度をどのように設定すればいいのかを見ていきます。
旋削加工とフライス加工では、工作物か工具か、どちらが回転するのかが異なるため、似た計算式を使いながらも留意すべきポイントが変わります。例えば、旋削加工では外径が一定とは限らず、段付き形状やテーパー形状に応じて切削速度が変化する点に注意が必要です。
フライス加工では工具が回転するうえ、工作物がX軸やY軸方向に移動しながら削り合うことになるため、切削エンドミルの径や刃数、刃先の形状などにも神経を使います。
旋削加工の例題
例えば外径Φ50mmの鋼材を旋削するケースで、推奨切削速度が120m/minとすると、回転数の目安はn = 1000×120 / (π×50) ≈ 764rpmとなります。ここから被削面積や工具材質、有効切込み量を考慮して微調整を行うのが通例です。
さらに、仕上げ段階では径が少し小さくなるため、同じ設定のままだと切削速度が変わる点も考慮が必要です。加工ステージごとに適正値を算出し、回転数を見直していくのが安定した品質確保につながります。
現場によっては、切り替えの手間を省くためにある程度妥協した切削速度で通すこともありますが、高精度を求められる場合は段階的に速度を調整するのが望ましいです。
フライス加工の例題
フライス加工の場合、工具径φ10mmのエンドミルを使い、アルミ材で推奨切削速度300m/minを採用すると、回転数はn = 1000×300 / (π×10) ≈ 9550rpmとなります。高速回転が要求されるため、工作機械のスペックを事前に確認しなければなりません。
同時に、送り速度や切り込み深さもバランスをとる必要があります。たとえば送りを高く設定しすぎると、切りくず排出が追いつかず、刃先に溶着が起きやすくなるため注意が必要です。
また、エンドミルの刃数が多いほど高速加工に適していると思われがちですが、切りくず排出が難しくなる面もあるため、一概に刃数が多ければ良いとは限りません。
回転軸を含む複合加工のポイント
多軸加工や複合加工での切削速度は、通常の旋削やフライス加工とは異なる注意点があります。ここでは回転軸を含むケースに焦点を当てます。
複雑な形状を一度の工程で仕上げる多軸加工や複合加工機では、複数方向からの工具アプローチが可能になる利点があります。しかし、工具の動き方や姿勢変化によって刃先速度が大きく変動しやすいため、切削速度を一定に保つのが難しいのが特徴です。
また、回転軸と同期して送り軸が動く場合には、加工領域によって工具当たりが変化しやすく、熱の発生や振動のリスク要因にもなり得ます。こうした点を踏まえて制御パラメータを細かく最適化することが重要です。
刃先速度とその取り扱い
多軸の場合、ツールパスの形状によって刃先の周速が上下しがちです。CAMソフトウェアや制御系に高度な補正機能を組み込むことで、一定の切削速度を保つ工夫がなされることもあります。
但し機械の制御性能には限界があるため、複雑な3D形状を高速で削るときには、一部領域で意図せず切削速度が落ちたり上がったりするケースが出てきます。予期せぬ摩耗や仕上げ面不良を防ぐためには、シミュレーションによる事前検証と切削実験が有効です。
必要に応じて送り量を変化させ、刃先速度の変動を補正する手法も存在します。これらを総合的に判断しながら、目指す品質と生産性を両立させるのが多軸・複合加工の肝といえます。
同時5軸加工を行う場合の留意点
同時5軸加工は、工具が多方向に自在に傾くため、常に最適な切削速度を維持することが難しい領域です。ツールパス計画を入念に行わないと、局所的に速度不足や過剰な速度が生じ、工具破損や表面粗さの悪化につながります。
また、工具の当たり角度が大きく変動するため、理想通りの回転数設定だけでは対応しきれないシチュエーションが多々発生します。5軸専用の加工シミュレータや制御系の高機能化により、こうした問題を最小化する取り組みが進んでいます。
特に高付加価値部品の加工では、一度の失敗が大きなコストロスにつながることがあります。そのため、事前評価と試験加工を通じて、実際の刃先速度や振動特性を十分理解し、慎重に条件設定を行うことが重要です。
まとめ・総括
切削速度の重要性や、最適化によるメリットを再確認し、効率の良い加工を実現するためのポイントを総括します。
切削速度は、工作物と工具の相対的な接触速度として、加工効率と仕上げ品質を左右する最も基本的な指標の一つです。回転数や送り速度とのバランスを取りながら設定すれば、加工時間の短縮や工具コストの削減、仕上げ品質の向上など多くの恩恵を得られます。
ただし、機械の最大回転数や被削材の特性、工具の寿命、さらには複合加工における几何学的な複雑性までを考慮に入れる必要があります。一度に完璧な設定を見いだすのは難しいため、現場での試験切削や使用実績をベースに継続的な改善が求められます。
効率よく高品質な加工を行うためには、必ずしも切削速度だけに注目すべきではありません。複合的な視点で回転数、送り速度、工具材質、そして機械特性を踏まえた総合的な条件設定を行うことが、長期的な競争力に直結するポイントです。
