旋盤チャックの役割と基本構造

まずは旋盤チャックがどのような役割を担い、どのような構造で成り立っているのかを理解することが重要です。

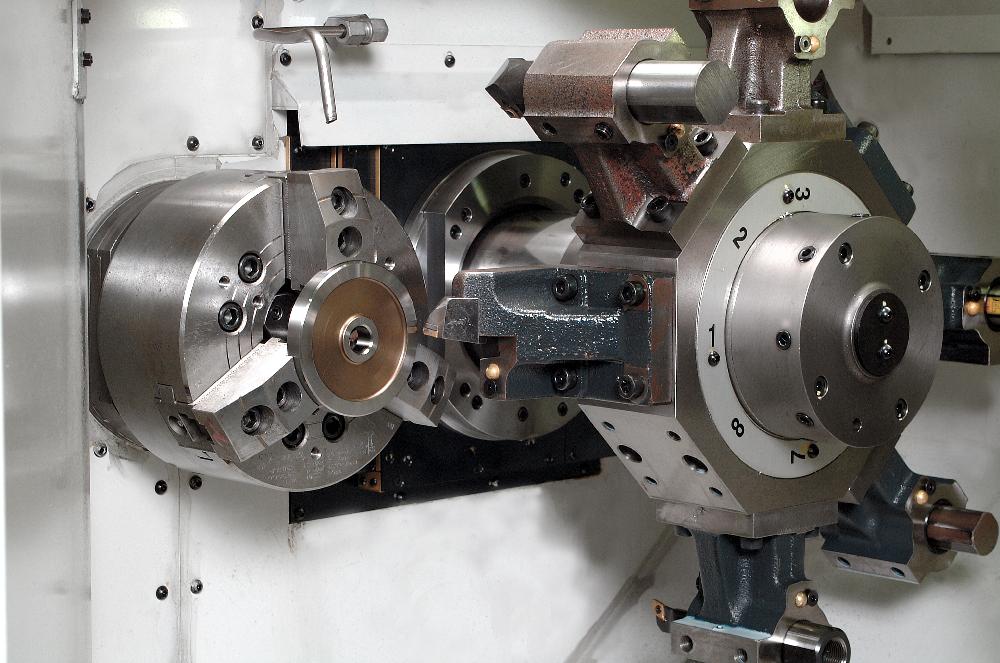

チャックは、工作機械である旋盤などの主軸先端に取り付けてワークを把握するための部品です。位置決めと固定を同時に行うことで、加工時の振動やズレを防ぎ、高い精度での切削を可能にします。工作物の形状や材質に合ったチャックを選ぶことで、作業効率の向上にもつながります。

チャックの動作は、爪を開閉してワークを挟み込むシンプルな仕組みですが、開閉方式や爪の数によって大きく特徴が異なります。大量生産向けや精密加工向けなど用途に合わせた種類があるので、自社の加工内容や生産量に最も適したものを検討する必要があります。

また、より複雑な形状のワークを正確に保持するためには、さらにジョー（爪）や補助具を組み合わせることも検討できます。精度や安全性、作業コストなどを総合的に考慮することで、加工効率を最適化し、長期的な生産性向上を実現できます。

チャック本体はワークを保持するための土台となる部品で、大きな回転力や衝撃に耐える堅牢な構造を持っています。この本体にジョーや爪が取り付けられ、ワークを挟み込む仕組みになっています。

ジョーは、チャック本体に取り付けられた可動部分で、爪の取り付け位置や角度を微調整する役割を担います。3方向同時に動作するスクロールチャックの場合、ジョーが一定の連動パターンに従って動くことで、ワークを同心に保持します。

爪は実際にワークに接触し、固定力を伝える大切な部分です。硬爪と生爪の使い分けなど、加工内容に合わせた選択が重要となります。これらのパーツが組み合わさることで、安定した工作物の保持を実現し、加工精度の向上につながります。

爪には2種類のタイプがあり、ワーク形状や要求精度に応じて使い分けます。

爪はワークに直接触れる部分であり、加工時の安定性や仕上がり精度を左右する重要な要素です。大きく「硬爪」と「生爪」に分類され、それぞれに得意分野と注意点があります。

硬爪は高い耐久性を誇り、繰り返し使用しても摩耗が少なく、ある程度の量産や荒加工に向いています。一方、生爪は自由に削り出して適切な形状を作り、単品や試作など精度が求められる場面で活躍します。

使用頻度やコスト、ワークの素材などを総合的に判断して選ぶことがポイントです。特に形状が複雑なワークを扱う場合には、生爪が有利なケースも多く、作業効率や品質の向上に直結します。

硬爪は熱処理などによって強化された素材で作られており、長寿命が期待できます。繰り返し使っても一定の寸法を維持できるため、大量生産や荒加工で重宝されます。

しかし、硬爪はワーク形状に合わせて細かく加工することが難しく、形状が特殊なワークや高い要求精度が必要な場面では調整がしにくい点がデメリットです。

加工の方向やワークへの当たり面に気を配る必要があり、爪が意図せずワークを傷つけるリスクにも注意しましょう。特に軟らかい素材を把握する場合は、爪先の形状や圧力に細心の注意が必要です。

生爪はユーザー自身が削って加工することを前提とした爪です。ワークにピッタリ合う形状に仕上げることで、初回セットアップ時に高い芯出し精度を得やすくなります。

単品や少量生産の現場では、加工精度を高められるうえ、ワークを繰り返しセットし直す手間が減り、生産効率が向上します。形状がいびつなワークにも柔軟に対応できるため、高付加価値な加工ラインでよく採用されます。

ただし、生爪を使う場合はその都度削り出しコストが発生するため、頻繁に異なる形状のワークを加工する際はコスト管理が重要です。使用後の再利用が難しいため、長期的な運用ではトータルの費用対効果を考慮する必要があります。

旋盤チャックにはさまざまな種類が存在し、ワークや加工環境に合わせて選ぶ必要があります。

旋盤チャックの種類は、主に開閉方式や爪の独立性によって分類されます。一般的に用いられるスクロールチャックから、より特殊な形状に対応できるインディペンデントチャック、油圧パワーチャックやエアーチャックなど用途は多岐にわたります。

このようなチャックの選定では、加工速度や自動化の度合い、蝶番や連動機構の精度など、細部にわたる検討が必要となります。加工現場で求める生産性や品質水準を踏まえた上で、最適なタイプを見極めることが大切です。

特に近年では、IoT化やロボットシステムとの連携が進んでおり、より高い自動化と安全性を実現するチャックも登場しています。自社の将来的な生産戦略を考慮しながら、最新技術も視野に入れて検討していくことが成功への鍵となります。

スクロールチャックは、爪が同時に連動して開閉するため、円柱形のワークを素早く把握できる点が大きな特徴です。主に3爪の構造を採用しており、芯出し作業の負担を軽減できます。

汎用性が高いため、ある程度の寸法範囲であれば多種多様なワークに対応可能です。ただし爪が独立して動かないため、四角や不規則形状には対応しにくいという弱点があります。

取り付けや操作が比較的簡単で量産にも向いていることから、初心者から熟練者まで幅広く利用されています。交換用爪を取り揃えておくことで、さまざまな材質や径のワークに対応しやすくなります。

インディペンデントチャックは、各爪が独立して動く構造を持ち、形状が四角や不均一なワークでもしっかり固定できるのが特長です。爪の調整に手間はかかりますが、その分、特殊形状ワークを広い範囲でカバーできます。

拠点出しが必要な場合や、製品の非対称部分をうまく挟みたいときには、このチャックが活躍します。多面的にワークを把握できるため、中～大型の不規則形状ワークの精密加工にも向いています。

ただし、爪を1つずつ動かすため、セットアップに時間がかかる点がデメリットです。大量生産よりは、小ロット多品種など柔軟性が求められる生産ラインに適しています。

油圧パワーチャックは、油圧を利用して爪を開閉する仕組みで、強力な締結力が安定的に得られます。自動化ラインや高生産性を目指す現場では、ダイレクトな締付力制御が可能な点が評価されています。

一方、エアーチャックは空気圧を使ってワークを把握します。空気の力を利用するため、水や油の管理が不要で、薄肉ワークなどにも優しい加圧が可能です。クリーニングやランニングコストの面でもメリットがあります。

どちらも自動化機構との親和性が高く、製造ラインに組み込むことで人手作業を減らしつつ安定した生産を実現できます。ただし、機械本体の仕様や必要な配管設備とのcompatibilityが重要な検討項目です。

コレットチャックは、コレットという弾性のあるスリーブでワークを挟み込む方式で、高精度や小径ワークの連続加工に適しています。把握力の分散が均一なため、ワークに余計な応力をかけずに固定できます。

クイックジョーチェンジチャックは、爪の交換作業を素早く行える設計で、段取り作業を大幅に短縮できるメリットがあります。複数のワークを短時間で切り替えたい場合に重宝します。

偏芯チャックは、ワークの中心を意図的にずらして加工できる構造のチャックです。楕円形など変則的な加工を一度のセットアップで済ませられるため、特殊加工の効率化に寄与します。

爪の数によって把握の安定性や対応できるワーク形状が異なるため、選定時の重要な要素となります。

一般的に最も多いのは3爪チャックで、円柱形状のワークを安定して把握しやすいのが特徴です。スクロールチャックとして採用されることが多く、量産加工に向いています。

4爪チャックは各爪が独立して動き、不規則な形状のワークでも正確に把握できます。セットアップには時間がかかるものの、広い形状に対応できるため、特殊形状品を多く扱う現場に適しています。

2爪や6爪のチャックは比較的特殊な部類で、薄肉や大型のワークを把握したり、均等荷重を重視する場面で利用されます。目的やワーク形状に合わせて最適な爪数を選ぶことが、加工品質や生産性に直結します。

チャック選定を誤ると生産性や品質に影響を与えます。考慮すべき項目を把握しましょう。

チャック選定では、まず加工するワークのサイズや形状、必要とされる加工精度を明確にすることが大切です。円筒形状が多いのか、不規則形状が多いのか、使用する材質は何かなど、細かなデータを整理しておくと選びやすくなります。

生産形態も大きな要素で、大量生産か単品加工かによっては最適なチャックが異なります。短時間で着脱を繰り返す場合にはクイックジョーチェンジチャックが活躍しますが、特殊形状ワークの多い現場ではインディペンデントチャックが有利です。

また、実際の工作機械への取り付け方式や主軸形状にも注目が必要です。チャック本体と機械の適合や、油圧やエアーなどの供給源の設置環境など、事前の確認によりトラブルを防ぐことができます。

把握力は、ワークが加工中に動かないだけの保持力を確保するために重要です。大きな切削量が想定される場合は、強力な締め付けが必要となります。一方、薄肉ワークなどは適度な力で把握しないと変形や破損の恐れがあります。

ワークサイズに合ったチャック径を選定することも重要です。小径のワークばかりを加工するのに大型チャックを使うと、セットアップや芯出しが難しくなります。逆に大きなワークには対応できない場合もあるため、事前の確認が欠かせません。

取り付け方式では、A型やDIN規格など女性ねじ・雄ねじの形状が異なることがあります。工作機械の主軸仕様と合ったチャックを用意しないと、精度低下や大きな改造コストが発生することもあるため注意してください。

操作時の安全を考慮し、カバーや安全装置が充実しているチャックを選ぶことも大切です。高速回転時に万が一爪が外れてしまうと、大きな事故につながるリスクがあります。

メンテナンス性も考慮しましょう。チャック内部のクリーニングやグリースアップが簡単に行えるか、消耗パーツの交換方法がわかりやすいかといった点は、長期的な運用コストを左右します。

定期的な点検と適切な潤滑は把握力の維持に直結します。生産スケジュールを圧迫しすぎない範囲で、保守計画を立てることがトラブルの未然防止と品質確保につながります。

ワークを正しく固定するために必須とされる3つの部品について解説し、それぞれの役割を理解します。

チャッキングを行う際には、チャック本体、バックプレート、そして継手の3つが主要な取り付けに必要となる部品とされています。これらの要素が適切に接続されることで、安定した回転動力と正確な芯出しが保たれます。

チャック本体は、ワークを挟む爪やジョーを収めるための土台機構です。バックプレートは工作機械の主軸とチャック本体を結合し、芯ブレなどを最小限に抑えます。

継手は、主軸への取り付けで必要となるアダプターやネジ類を指すことが多く、規格やメーカーによって形状が異なります。これら3つの要素を正しく選定し、確実に固定することが安全で効率的な作業の第一歩と言えます。

チャックの性能を長期間維持するためには、定期的な点検とメンテナンスが不可欠です。

まずは日常点検として、爪やジョーに異常な摩耗やガタつきがないかを確認し、必要であれば即時に部品交換を行いましょう。作業中に異音や振動が発生する場合は、チャック内部に切粉が詰まっている可能性もあります。

定期的にチャックを分解し、内部の清掃とグリースの塗り直しを行うことで、潤滑状態を最良に保てます。グリースが不足すると把握力が急激に低下し、ワークが安定しないだけでなく、摩耗が進んで故障につながるリスクが高まります。

また、チャックを再組み立てする際には、組み付け精度を確保するためにトルク管理や規格部品の正しい使用が重要です。こうした定期点検を習慣化することで、常に安定した加工精度を維持できるでしょう。

近年の自動化やIoT導入など、チャック周辺でも注目されている新技術の動向を紹介します。

産業用ロボットが普及する中で、チャックも自動着脱に対応できるシステムが注目を集めています。ロボットアームと連動し、自動でワークを取り付ける仕組みを整えることで、作業者の負担を大幅に軽減できます。

IoT対応のスマートチャックも開発が進んでおり、稼働状況や温度、把握力などをリアルタイムでモニタリングできるようになりました。これにより、加工の安定性を常に管理するだけでなく、予兆保全に活かすことも可能です。

今後は更なる省人化や高度なデータ連携が期待されており、チャック技術も進化を続けると考えられます。新技術の採用によって、より高精度かつ高効率な生産ラインを構築できる可能性が広がっています。

本記事の重要ポイントをまとめ、チャックの基礎から応用までの知識を再確認します。

旋盤チャックは、ワークを正確かつ安定して固定するために欠かせない要素であり、爪のタイプやチャックの種類、さらにはメンテナンスの方法まで多岐にわたる知識が求められます。

加工するワークの形状や材質、求める精度、生産形態などを踏まえた上で最適なチャックを選ぶことで、生産性や品質を大幅に向上できます。特に爪の種類や数、油圧・空圧の選択などが重要な決定要素です。

今後、IoTやロボット連携などによってさらに高度化が進むことが予想されるため、最新の情報も常にチェックしておきましょう。チャックの選定とメンテナンスをしっかり行い、高精度かつ効率的な加工現場を目指しましょう。
